Примененная система шасси с подвесной системой, позволяющая соединить две машины шириной 4,0 м, предоставляет возможность эффективного использования машины в зависимости от потребностей, например, раз произведенная машина в сочетании с дисковой бороной может быть заменена на агрегат для предпосевной обработки путем отсоединения двух машин шириной 4,0 м, закупленных вместе с устройством от носителя инструментов и подключения других сельскохозяйственных машин. Такая универсальность применения позволяет избежать затрат, связанных с многократной покупкой шасси, тормозной системы и гидравлической системы складывания в транспортное положение. Возможно также использование любой подвесной сельскохозяйственной машины шириной 4,0 м с меньшими тракторами без использования шасси с подвесной системой.
Набор инструментов для больших сельскохозяйственных полей
Модульная система соединения машин на одном шасси

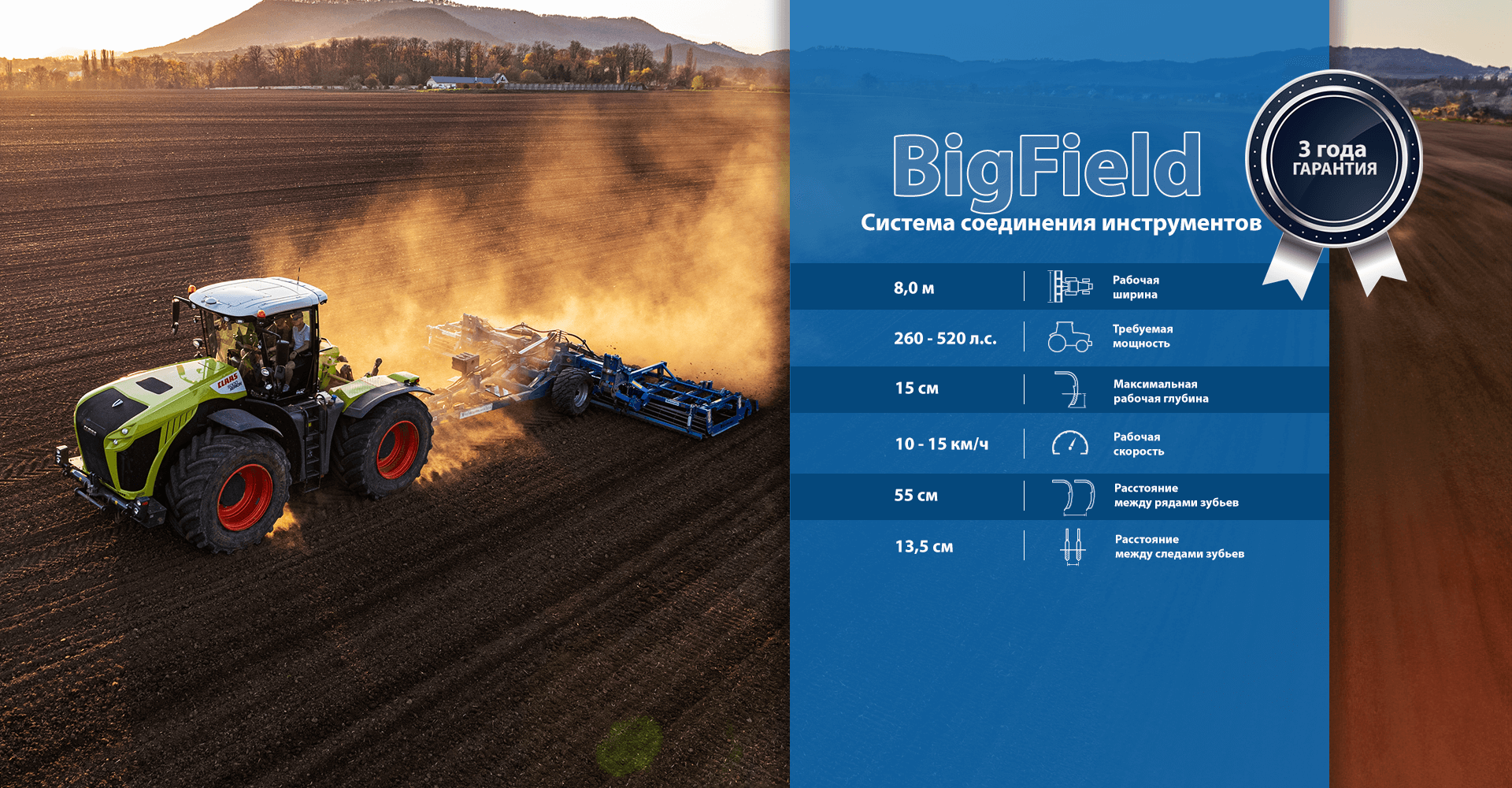

Машина BigField состоит из шасси с системой соединения инструментов и двух навесных машин шириной 4,0 м. Устройство BigField оснащено двумя гидравлическими подвесками, позволяющими использовать его с различными сельскохозяйственными машинами:
- Компактным почвообрабатывающим агрегатом U 684
- Дисковой бороной U 652
- Универсальным культиватором U 497
- Дисковым агрегатом U 693
- Тяжелой дисковой бороной U 671
Большая рабочая ширина, большая эффективность работы
На одном и том же носителе инструментов можно установить на трехточечное крепление две дисковые бороны или культиваторы. Это многократное использование одной несущей системы экономит деньги, двойная/тройная инвестиция в стоимость шасси, тормозной системы и гидравлического складывающего устройства исключена. В экстремально тяжелых условиях можно поднять шасси так, чтобы использовать всю его массу и утяжелить рабочие элементы подключенных машин, обеспечивая прижим к обрабатываемой почве. Во время транспортировки между полями устройство гидравлически складывает боковые секции машин. Ширина транспортировки составляет всего 3,0 м, что обеспечивает плавное и безопасное движение. Транспортная система имеет рамную конструкцию и крепится на нижний петлевой или шаровой сцеп.
Конструкция машин
1. Сцепка дышла
Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором через ушко дышла Scharmüller на транспортном зацепе (по желанию шаровой зацеп).
2. Светодиодное транспортное
освещение
Светодиодное освещение в положении на время работы в поле.
3. Радиальные шины
Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5, конструкция радиальной шины обеспечивает большую прочность.
4. Массивный центральный поршень
Во время работы при развороте позволяет быстро поднять обе агрегированные машины вверх, также является важнейшим элементом гидравлической системы при складывании и раскладывании машины.
5. Трехточечная система подвески
Три точки подвески вспомогательных машин предназначены для сцепления с машинами, совместимыми с третьей категорией сцепного устройства трактора. Массивная система подвески без проблем поднимет любую почвообрабатывающую машину шириной 4,0 м.
6. Гидравлический аккумулятор
Гидравлический аккумулятор позволяет лучше приспособить агрегированные машины к рельефу местности, при встрече с крупным препятствием вся почвообрабатывающая машина может подняться вверх, защищая устройство от повреждений.
7. Два варианта тормоза
В машине установлен пневматический или гидравлический тормоз.
8. Весь спектр машин
Система соединения инструментов BigField подготовлен для сцепления с дисковыми боронами и почвообрабатывающими агрегатами из ассортимента Rolmako.
9. Плужные элементы PREMIUM
В машине используются всемирно известные системы обработки почвы, состоящие исключительно из компонентов высшего качества, доступных в настоящее время, от узкоспециализированных поставщиков.
10. Прочная, преувеличенная рама машины
Прочная конструкция рамы является наиважнейшим элементом почвообрабатывающей машины. Количество стали, используемой при строительстве машины, делает ее массивным орудием, позволяющим использовать большую мощность современных сельскохозяйственных тракторов и являясь вложением на многие годы эксплуатации в хозяйстве.
11. Качественная сталь
Получение качественного конечного продукта возможно исключительно при использовании в производстве марочных сталей, поэтому при производстве рамы сельскохозяйственных машин мы используем марочные шведские мелкозернистые стали S500MC и S700MC.
12. Лазерная обработка листов, труб и профилей
Применение лазерных технологий в производстве сельскохозяйственных машин позволяет вырезать в марочных твёрдых листах, где сверление обычным стружечным методом затруднено и дорогостояще.
13. Дробеструйная обработка стали и порошковая окраска
Соответствующая подготовка деталей машин в сочетании с порошковой окраской обеспечивает прочное и долговечное покрытие. Нет необходимости беспокоиться о дополнительной консервации или сложном уходе.
14. Роботизированная сварка
Точность и повторяемость компонентов машины возможны благодаря автоматической сварке. Все для того, чтобы обеспечить Вам возможно лучшее исполнение узлов. В своих ресурсах мы имеем новейшие роботизированные устройства, благодаря которым выполняем самые требовательные сварочные работы.
Оснащение
Оснащение
Стандартное
- Передний волок, передний каток с прямыми рейками Ø450 мм, базовая версия с четырьмя рядами зубьев (на выбор зуб SU и SA) или двумя рядами зубьев (на выбор зуб SG или SX), боковые щиты, задний трубчатый каток Ø450 мм, подшипниковые узлы катка ARMOR, задний волок. Гидравлическая трехточечная подвеска позволяет соединить две культивирующих машины шириной 4,0 м. Транспортная система оснащена высоконагруженными колесами 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором с помощью дышла Scharmüller на транспортной сцепке (опционально шаровой сцепке).
Оснащение
Опциональное
- Передний трубчатый каток Ø450 мм
- Дополнительное усиление зуба SA
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Шаровая сцепка Scharmüller
Прикатывающие катки
Опционально
- Струнный вал с прямыми планками Ø460 мм
- Струнный вал с зубчатыми планками Ø460 мм
- Зубчатый вал Packer Ø460 мм
- Вал Crosskill Ø400 мм
- Призматический вал ORION Ø500 мм
Оснащение
Стандартное
- Передний волок, передний струнный вал с прямыми планками Ø450 мм, базовая версия с четырьмя рядами зубьев (на выбор зуб SU и SA) или двумя рядами зубьев (на выбор зуб SG или SX), боковые экраны, задний двойной вал Crosskill Ø400 мм, подшипниковые узлы вала ARMOR. Гидравлическая трёхточечная система подвески, позволяющая соединить две сельскохозяйственные машины шириной 4,0 м. Транспортная система оснащена колёсами с высокой грузоподъёмностью 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сопрягается с сельскохозяйственным трактором с помощью сцепного уха Scharmüller на транспортной сцепке (опционально шаровое сцепление).
Оснащение
Опциональное
- Передний трубчатый каток Ø450 мм
- Дополнительное усиление зуба SA
- Струнный вал Finisher Ø270 мм
- Задний волок за валом
- Волок перед валом (касается зубьев SG и SX)
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Шаровая сцепка Scharmüller
Прикатывающие катки
Опционально
- Машина доступна исключительно в конфигурации с задним двойным валом Crosskill Ø400 мм
Оснащение
Стандартное
- Зубчатый диск диаметром 510 мм из бористой стали 45-48 HRC, конические подшипники дисков ZVL PREMIUM (смазка каждые 150 га для машины шириной 3,0 м), резиновый амортизатор 40 мм x 180 мм и трубчатый вал Ø500 мм, подшипниковые узлы вала ARMOR. По желанию клиента устанавливается гладкий диск или диск с мелкими зубьями. В стандартной комплектации машина оснащена опцией удаления валов от дисков на 150 мм, подготовкой для расширения гидравлической регулировки глубины и подготовкой для расширения за счет волока Crossboard. Гидравлическая трёхточечная подвеска позволяет соединить две сельскохозяйственные машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором прицепным устройством Scharmüller на транспортной сцепке (опционально шаровой сцепкой).
Оснащение
Опциональное
- Диски диаметром 560 мм (бористая сталь 45-48 HRC)
- Диски OFAS Италия (твердость 48-52 HRC) диаметр 510 мм
- Диски OFAS Италия (твердость 48-52 HRC) диаметр 560 мм
- Диск ALFA 560 мм x 5 мм
- Конические подшипники SKF
- Необслуживаемая ступица AgriHub
- Необслуживаемая ступица SKF
- Гидравлическая регулировка глубины работы
- Крепление амортизатора резинового на 6 болтов класса 10.9
- Боковые нивелирущие пластины
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Шаровая сцепка Scharmüller
Прикатывающие катки
Опционально
- Струнный вал с прямыми планками Ø460 мм
- Струнный вал с зубчатыми планками Ø460 мм
- Зубчатый вал Packer Ø460/550 мм
- Трубчато-кольцевой вал Ø450 мм
- Crosskill вал Ø400/500 мм
- Кольцевой вал Ø500/600 мм
- Пружинный вал Ø470/550 мм
- Резиновый вал Ø500 мм
- Шинный вал Ø600 мм
- Вал со стальными кольцами 48-52 HRC Ø600 мм
- Спиральный вал Ø455 мм
- Вал шиново-транспортный Ø600 мм
- Вал T-ring Ø500/600 мм
- Вал U-ring Ø540 мм
- Тандем вал трубчатый Ø400 мм плюс струнный Ø400 мм
- Тандем U-ring Ø540 мм
- Вал призматический ORION Ø500 мм
Оснащение
Стандартное
- Диск OFAS зубчатый диаметром 560 мм, амортизатор резиновый LongLife Ø40 мм x 180 мм, необслуживаемые ступицы AgriHub, расстояние между рядами дисков 90 см, гидравлическая регулировка глубины работы, трубчатый вал Ø500 мм, подшипниковые узлы вала ARMOR. Гидравлическая трехточечная подвеска, позволяющая соединить две почвообрабатывающие машины шириной 4,0 м. Транспортная система оснащена колесами с большой грузоподъемностью 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с трактором через дышло Scharmüller на транспортном сцепном устройстве (опционально шаровой сцеп).
Оснащение
Опциональное
- 3D амортизатор с пружиной 35 мм x 35 мм
- Диск ALFA 560 мм x 5 мм
- Диск 610 мм x 6 мм
- Необслуживаемая ступица SKF
- Балка с пальцевой скребницей
- Боковые нивелирущие пластины
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Шаровая сцепка Scharmüller
Прикатывающие катки
Опционально
- Каток струнный с прямыми планками Ø460 мм
- Каток струнный с зубчатыми планками Ø460 мм
- Зубчатый каток Packer Ø460/550 мм
- Трубчатый-кольцевой каток Ø450 мм
- Каток Crosskill Ø400/500 мм
- Кольцевой каток Ø500/600 мм
- Пружинный вал Ø470/550 мм
- Резиновый вал Ø500 мм
- Шинный вал Ø600 мм
- Вал со стальными кольцами 48-52 HRC Ø600 мм
- Вал T-ring Ø500/600 мм
- Вал U-ring Ø540 мм
- Тандем трубчатый вал Ø400 мм плюс струнный Ø400 мм
- Тандем U-ring Ø540 мм
- Призматический вал ORION Ø500 мм
Оснащение
Стандартное
- Диски OFAS 620мм x 6мм, резиновый амортизатор LongLife Ø50мм x 210мм, необслуживаемые подшипники FKL, расстояние между рядами дисков 105 см, трубчатый вал Ø500мм, подшипниковые узлы вала ARMOR. Гидравлическая трёхточечная навеска, позволяющая соединять две почвообрабатывающие машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField соединяется с сельскохозяйственным трактором с помощью петли дышла Scharmüller на транспортном сцепном устройстве (по желанию — шаровый сцеп).
Оснащение
Опциональное
- Гидравлическая регулировка глубины
- Балка с пальцевой скребницей
- Выравнивающие диски с амортизатором
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Шаровой сцепной механизм Scharmüller
Прикатывающие катки
Опциональные
- Зубчатый вал Packer Ø550/650 мм
- Вал Crosskill Ø500 мм
- Кольцевой вал Ø500/600 мм
- Пружинный вал Ø550 мм
- Резиновый вал Ø500/700 мм
- Шинный вал Ø600 мм
- Вал из стальных колец 48-52 HRC Ø600 мм
- Вал T-ring Ø500/600 мм
- Вал U-ring Ø540 мм
- Тандем трубчатый вал Ø400 мм плюс струнный Ø400 мм
- Тандем трубчатый Ø400 мм
- Тандем U-ring Ø540 мм
- Призматический вал ORION Ø500 мм
Оснащение
Стандартное
- Четыре ряда SS-зубьев с сошником (пружина 45x12) для предпосевных работ или универсальный зуб SW / ST (пружина 70x12 мм / 90x13 мм) для предпосевных и поверхностных обработок. Зуб SW / ST заканчивается предпосевным сошником, опционально гусинной лапкой для поверхностных обработок. Задний трубчатый каток Ø500мм, подшипниковые узлы катка ARMOR. Гидравлическая трехточечная система навески позволяет соединить две машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField соединяется с сельскохозяйственным трактором с помощью петли дышла Scharmüller на транспортном сцепном устройстве (по желанию — шаровый сцеп).
Оснащение
Опциональное
- Гидравлическая регулировка глубины
- Передний механи́ческий волок
- Усиление зуба SW
- Усиление зуба ST
- Гусиная лапка к SW зубу 180 мм
- Гусиная лапка к ST зубу 280 мм
- Гидравлический тормоз
- Опорные колеса 400/60-15.5
- Передняя балка с светодиодным освещением
- Tylna belka z oświetleniem LED
- Рамка номерного знака с подсветкой
- Шаровой сцепной механизм Scharmüller
Прикатывающие катки
Опционально
- Каток струнный с прямыми планками Ø460 мм
- Каток струнный с зубчатыми планками Ø460 мм
- Зубчатый каток Packer Ø460 мм
- Трубчатый-кольцевой каток Ø450 мм
- Каток Crosskill Ø400/500 мм
- Кольцевой каток Ø500 мм
- Пружинный вал Ø470 мм
- Резиновый вал Ø500 мм
- Спиральный вал Ø455 мм
- Вал T-ring Ø500 мм
- Вал U-ring Ø540 мм
- Тандем трубчатый вал Ø400 мм плюс струнный Ø400 мм
- Тандем U-ring Ø540 мм
- Призматический вал ORION Ø500 мм
