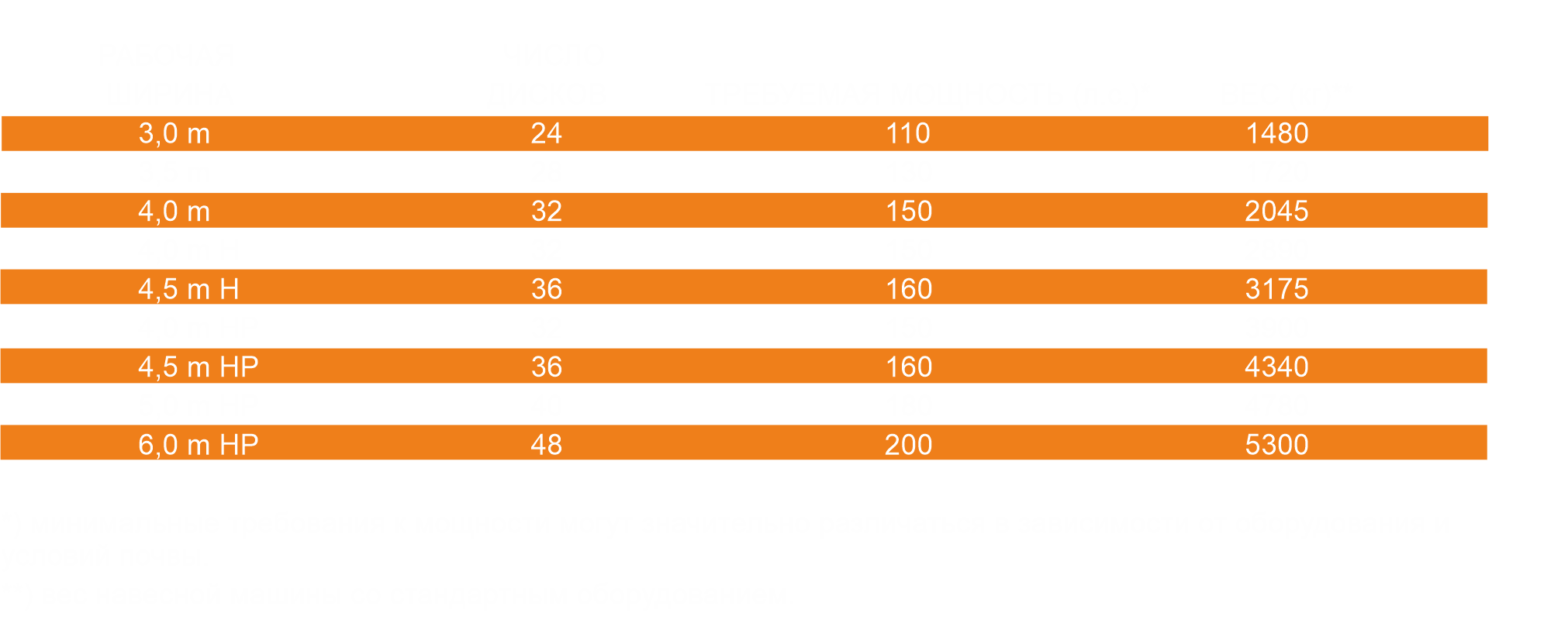

Дисковая борона U652 — ключевые характеристики

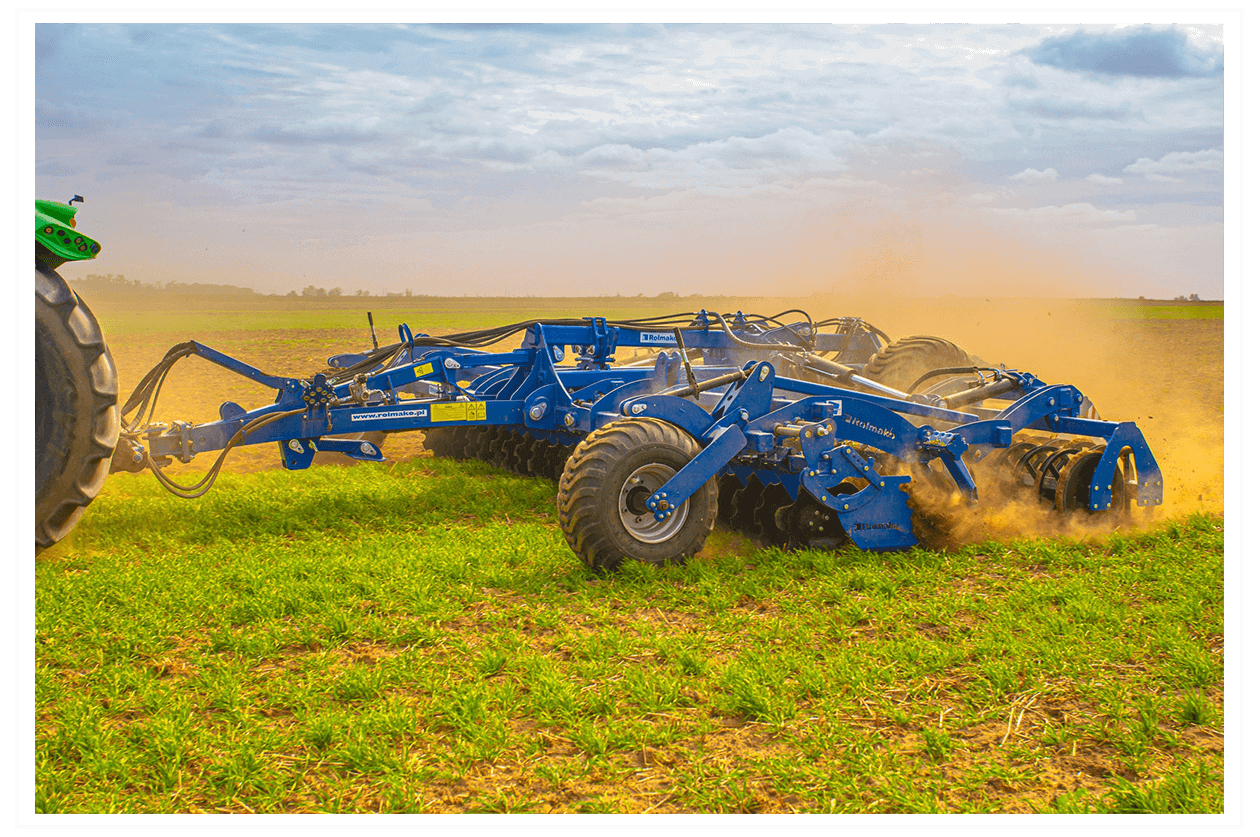

Дисковая борона Rolmako U652 — агрегат для предпосевной и стерневой обработки




Универсальная машина для предпосевной и поверхностной обработки почвы

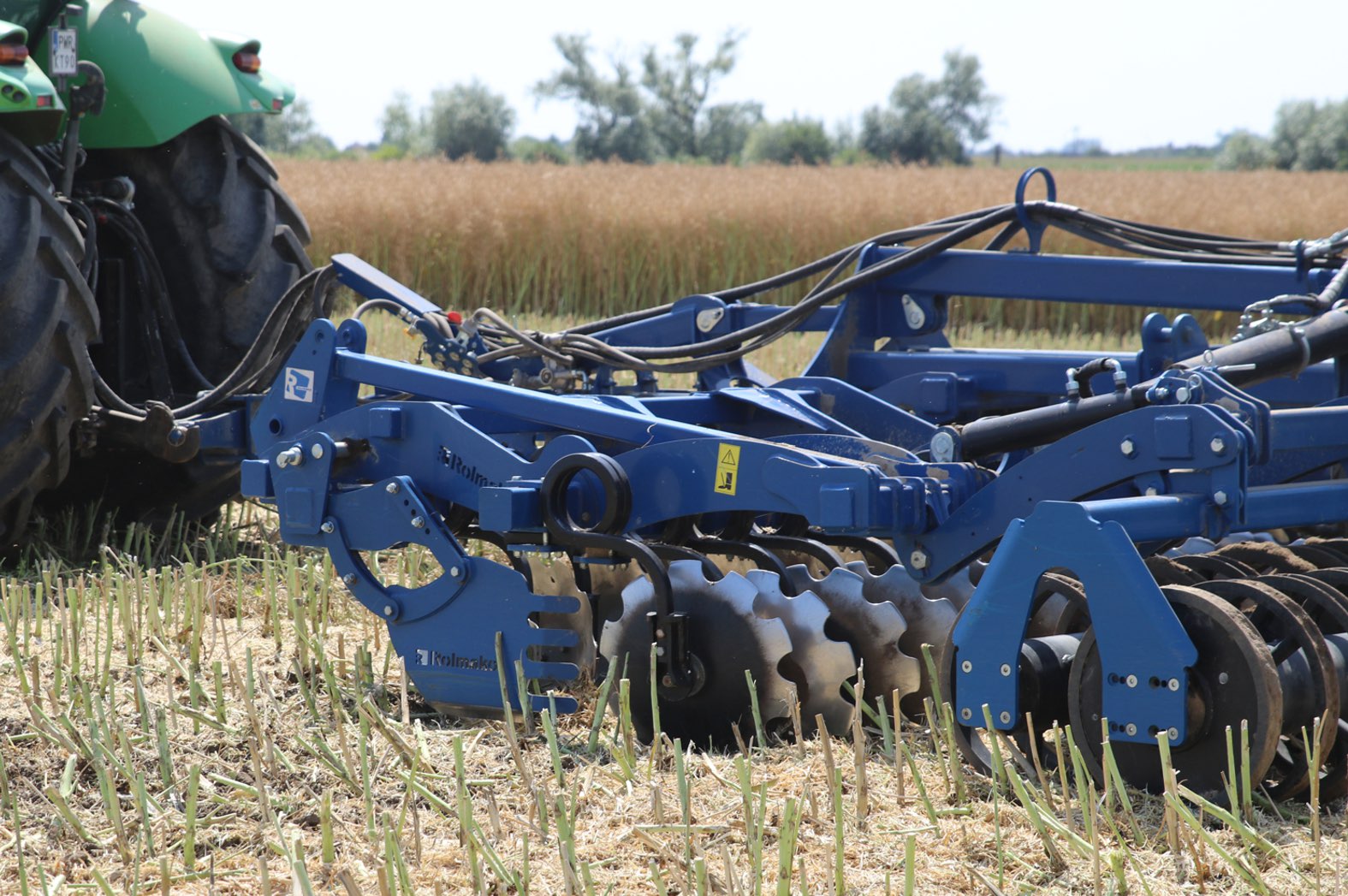

Дисковая борона U 652 — это дисковая борона для поверхностной обработки почвы, отлично выполняющая работы после уборки урожая. Машина оснащена дисками и амортизаторами высшего качества, отвечающими высоким эксплуатационным требованиям. Большое расстояние между дисками и амортизатор с вибрационными свойствами делают её отличным выбором для обработки послеуборочных остатков без риска засоров. Машина прекрасно выполняет свою роль не только в стерневых работах, но и в подготовке почвы перед посевом.

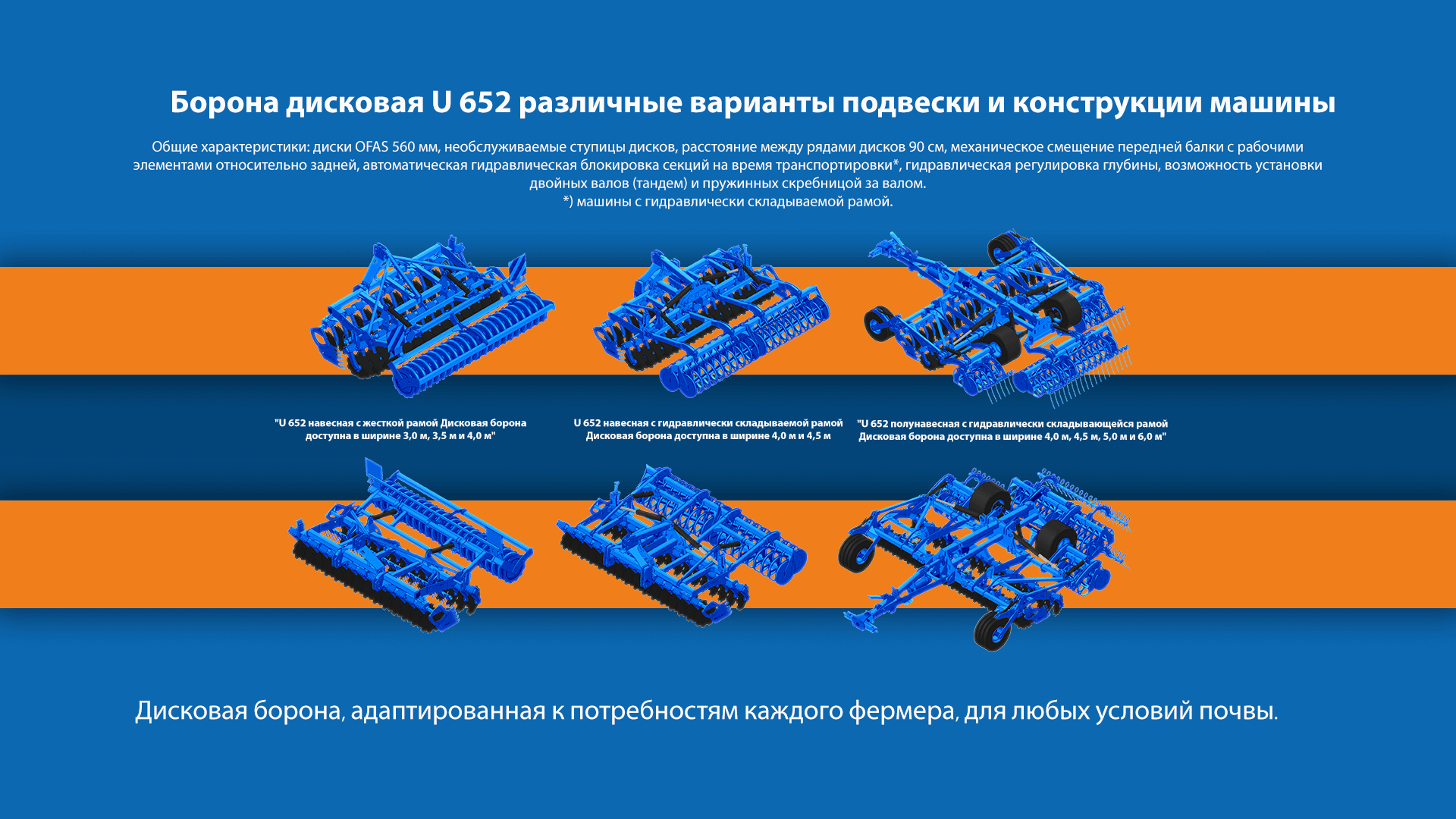

Два варианта амортизатора перегрузочного

Машина U 652 дополняет обширное предложение дисковых борон от Rolmako, заполняет пробел и занимает место между дисковыми боронами U 693 и U 671. Борон с расстоянием между дисками 90 см оснащен дисками OFAS 560 мм, необслуживаемыми ступицами, автоматической блокировкой на время транспортировки и гидравлической регулировкой глубины. Рабочие элементы машины защищены от чрезмерных перегрузок резиновыми элементами LongLife 40 мм или, по желанию, амортизаторами 3D с винтовой пружиной 35 мм х 35 мм.




Два типа амортизаторов: 3D и резиновый — в модели U652 от Rolmako




Дисковая борона U652 может быть оснащена дополнительными орудиями, например ножевым валом




Дополнительные сельскохозяйственные инструменты, позволяющие добиться наивысшего качества возделывания

Rolmako U 652 может быть оснащена всеми инструментами, позволяющими быстро и качественно возделывать почву. Машину можно дополнить пальцевой скребницей между дисками, удерживающими стерню, чтобы предотвратить засорение, а также задней пружинной скребницей , которая распределяет плохо раскиданную комбайном солому по всей ширине обработки. Машину можно оснастить передними почвообрабатывающими инструментами, на выбор - волок Crossboard в различных вариантах или ножевой вал, выбор зависит от желаемого эффекта обработки.

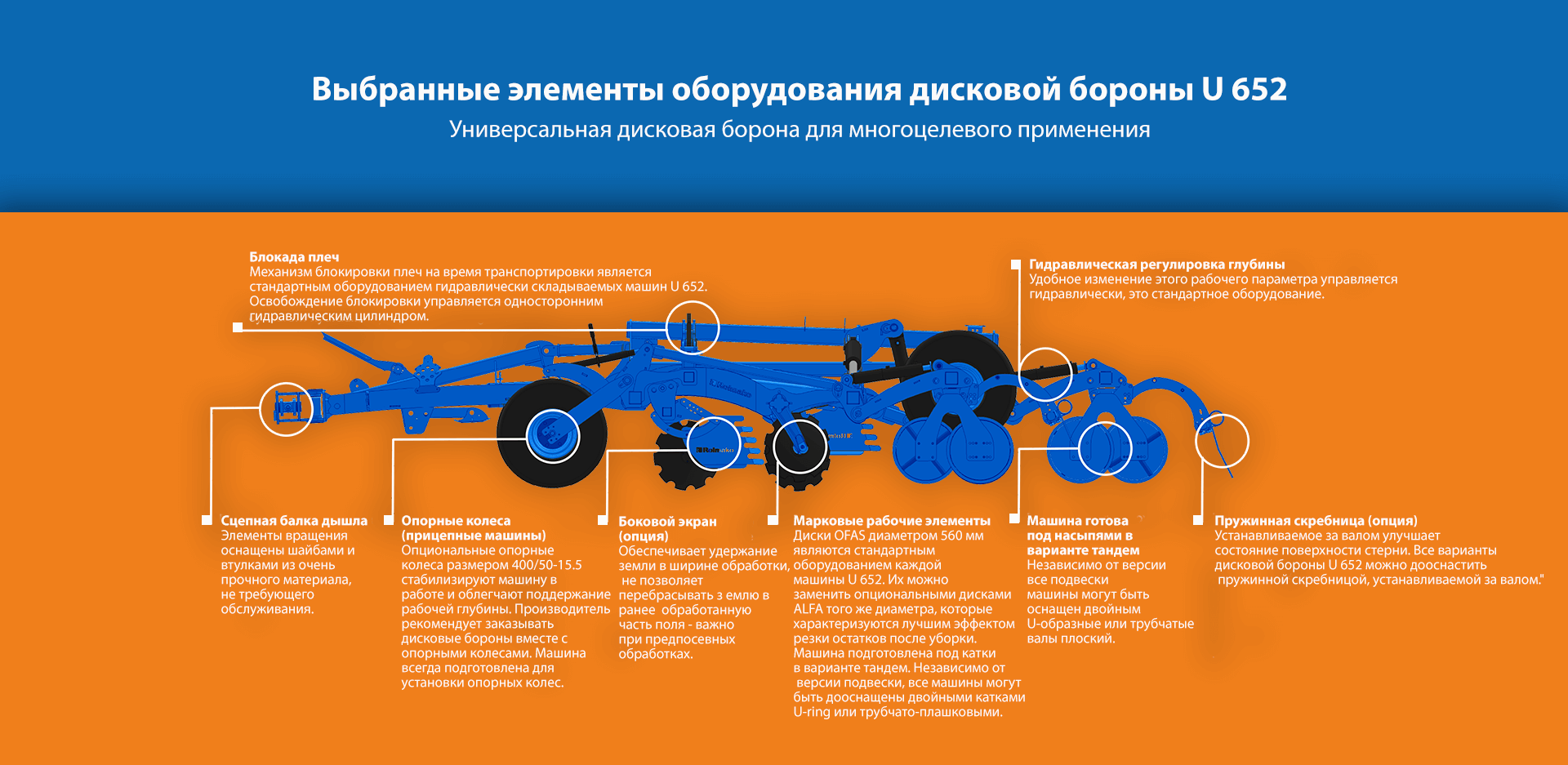

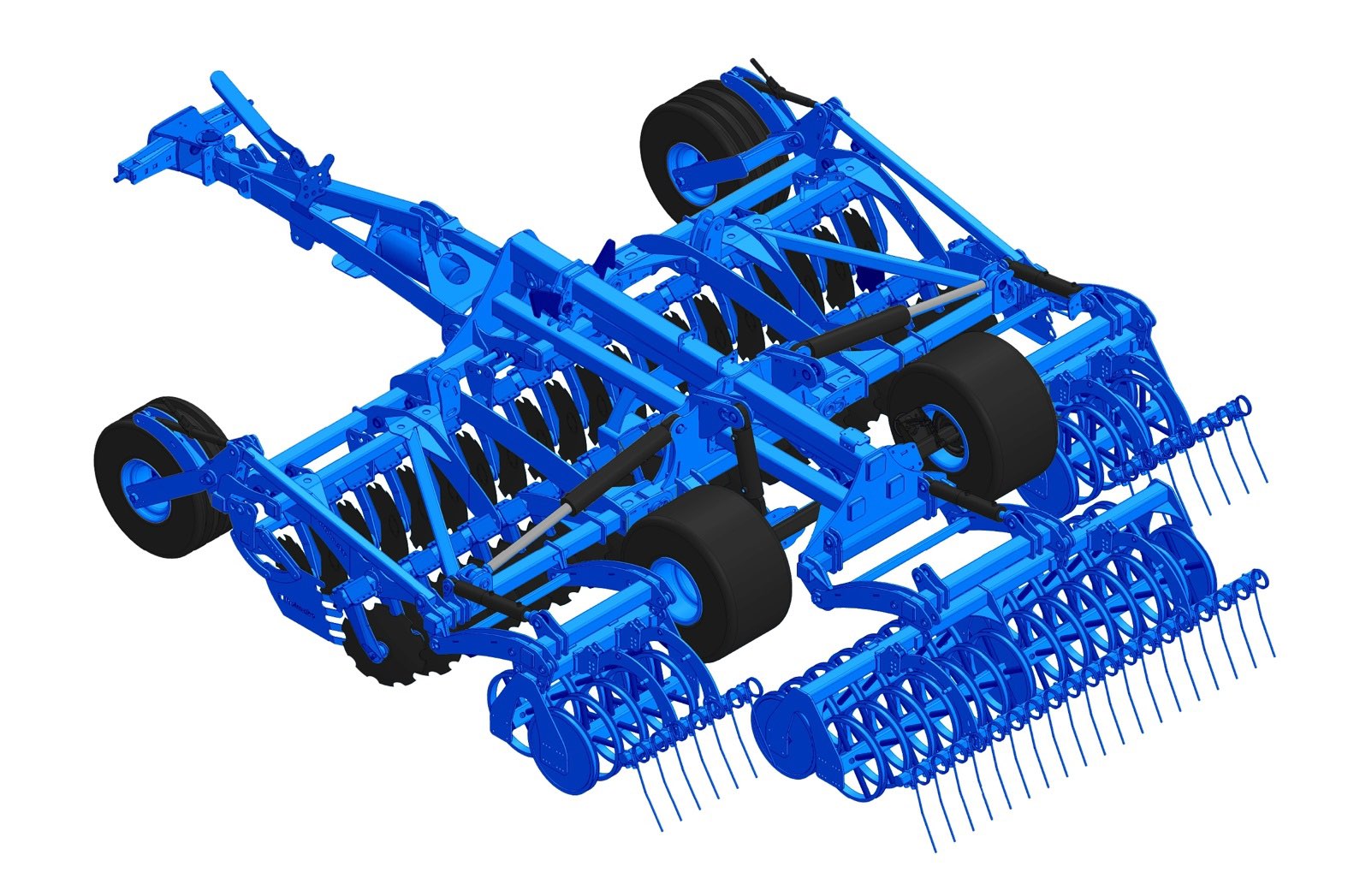

Конструкция машин



1. Задняя балка с светодиодным освещением

При желании балку со светодиодным освещением можно оснастить рамкой номерного знака с подсветкой для машин, которые будут зарегистрированы в транспортном управлении.

2. Сцепка дышла

Благодаря использованию шайб и втулок из самых прочных материалов, сцепная балка не требует смазки. Она оснащена сменными закаленными наконечниками сцепки. Опциональными формами соединения могут быть ушко дышла или шаровой сцепной K80.

3. Массивное дышло

Дышло с подвижной балкой III категории для сцепки с трактором. Как механически, так и гидравлически регулируемое дышло обеспечивает высокую стабильность во время обработки почвы, а также при передвижении в поле.

4. Транспортная тележка

Транспортная тележка, расположенная перед уплотнительным валом, оптимизирует распределение массы на машине, что позволяет быстро и плавно работать в поле, а также обеспечивает лучшую устойчивость при транспортировке дисковой бороны по дороге.

5. Два варианта тормоза

Сельскохозяйственные машины и их комбинации превышают общую массу 3500 кг. Для движения по дорогам общего пользования они должны быть оснащены пневматическим или гидравлическим тормозом. В случае машин, превышающих указанную массу и не оснащенных тормозом, запрещяется движение по дорогам общего пользования.

6. Опорные колеса

Для крупных машин производитель рекомендует оснастить машину опциональными опорными колесами для лучшего поддержания рабочей глубины и разгрузки гидравлической системы подъемника трактора.

7. Ножевой вал

Вал обеспечивает превосходное резание при высокой скорости вращения. Прижим регулируется гидравлически из кабины трактора. Остатки после уборки лучше смешиваются с почвой, что ускоряет их разложение.

8. Рабочие элементы

Стандартный диск бороны с агрессивным зубом 560 мм, производимый компанией OFAS. Базовая толщина 4 мм, опционально 5 мм и 6 мм. Доступны также другие формы дисков (гладкий, с мелким зубом, диск ALFA).

9. Подшипниковый узел рабочих дисков

Полностью интегрированная система подшипников диска, смазанная и герметизированная на весь срок эксплуатации.

10. Резиновые амортизаторы LongLife

Резиновые пружинистые элементы позволяют оптимально подстраивать углубленные диски к контурам обрабатываемой почвы. Таким образом обеспечивается безопасность рамы дисковой бороны, а также абсолютная безупречность противоударного предохранителя с сохранением заданной рабочей глубины.

11. Боковые нивелирующие пластины

Применение боковых защитных экранов позволяет держать разрезанную и смешанную солому внутри агрегата, не допуская образования холмов и колей при последующих проходах.

12. Прикатывающие катки

Для хорошей обработки почвы необходим правильный выбор обрабатывающего катка. Выбор зависит от типа почвы и желаемого результата. Каждый вариант катка предназначен для специфических рабочих условий.

13. Установка глубины работы

Легкая и удобная для оператора гидравлическая регулировка глубины работы осуществляется с помощью дистанционных зажимов на цилиндрах.

14. Автоматическая блокировка рычагов

Блокировка во время транспортировки происходит автоматически с помощью защелки, затягиваемой пружиной, которая освобождается односторонним гидравлическим цилиндром.

15. Регулировка позиции диска

Система позволяет легко изменить взаимное положение переднего ряда дисков относительно задней рабочей секции. Преимуществом этого решения является возможность корректировки позиции дисков по мере их износа.




Ступица AgriHub в дисковых боронах Rolmako




Оснащение
Стандартное
  • Зубчатый диск OFAS диаметром 560 мм, резиновый амортизатор LongLife 40 мм x 180 мм, необслуживаемые ступицы AgriHub, расстояние между рядами дисков 90 см, гидравлическая регулировка глубины работы, трубчатый вал Ø500 мм. Дисковая борона U 652 шириной 5,0 м и 6,0 м в стандартной комплектации оснащена пневматическим тормозом. По желанию клиента устанавливается гладкий диск или с мелкими зубьями.
Оснащение
Опциональное
  • Необслуживаемая ступица SKF
  • Балка с пружинной скребницей
  • Балка с пальцевой скребницей
  • Амортизатор 3D с пружиной
    35 мм x 35 мм
  • Диск ALFA 560 мм x 5 мм

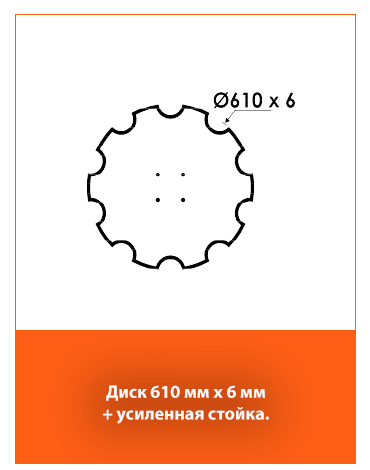

  • Диск 610 мм x 6 мм
    + усиленная стойка
  • Усиленный гидравлический волок Crossboard
  • Ножевой вал ProCut (гидравлическая регулировка)
  • Пневматический тормоз
    (4,0 м HP i 4,5 м HP)
  • Гидравлический тормоз
    (4,0 м HP i 4,5 м HP)
  • Опорные колеса 400/60-15.5 для прицепной версии
  • Боковые нивелирующие пластины
  • Сеялка для промежуточных культур Delimbe
  • Сеялка сидератов APV
  • Передние светоотражающие таблички (навесные машины)
  • Передняя балка с светодиодным освещением (прицепные машины)
  • Задняя балка с светодиодным освещением
  • Подшипниковые узлы вала, не требующие обслуживания
Прикатывающие катки
Опционально
  • Струнный каток с прямыми планками Ø460 мм
  • Струнный каток с зубчатыми планками Ø460 мм
  • Зубчатый каток Packer Ø460/550 мм
  • Трубчато-кольцевой вал Ø450 мм
  • Каток Crosskill Ø400/500 мм
  • Кольцевой каток Ø500/600 мм
  • Пружинный каток Ø470/550 мм
  • Резиновый каток Ø500 мм
  • Шинный каток Ø600 мм
  • Каток с стальными кольцами
    48-52 HRC Ø600 мм
  • Каток T-ring Ø500/600 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION
    Ø500 мм

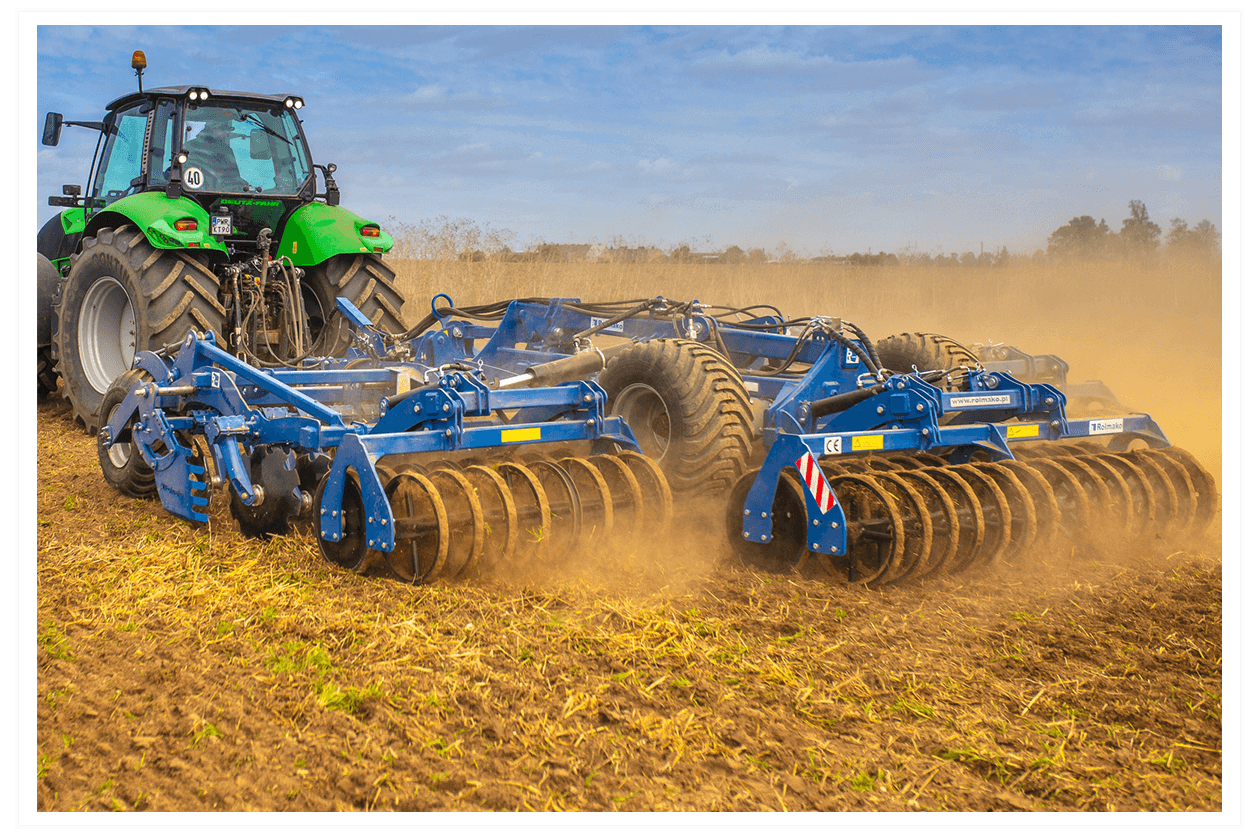

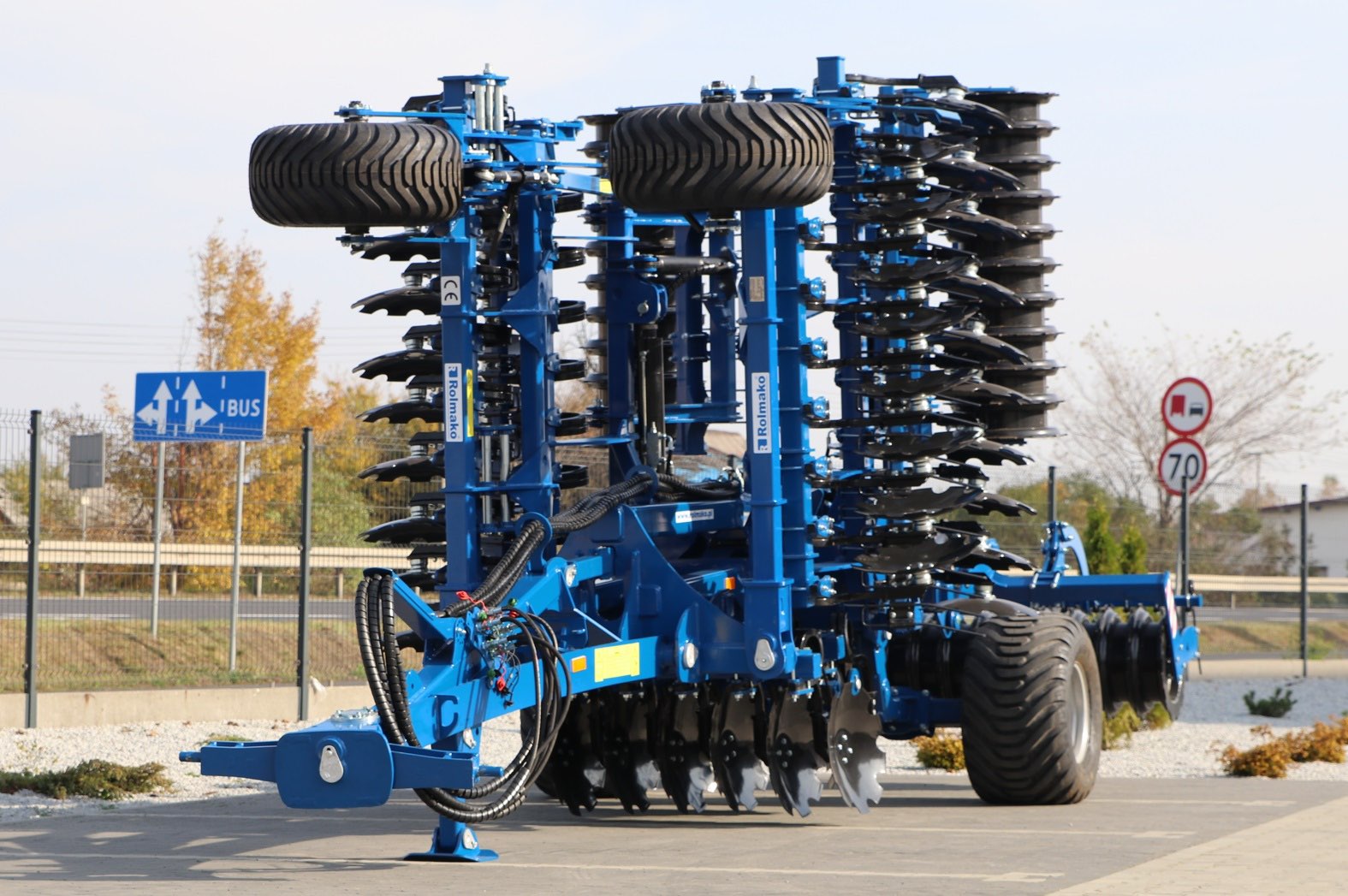

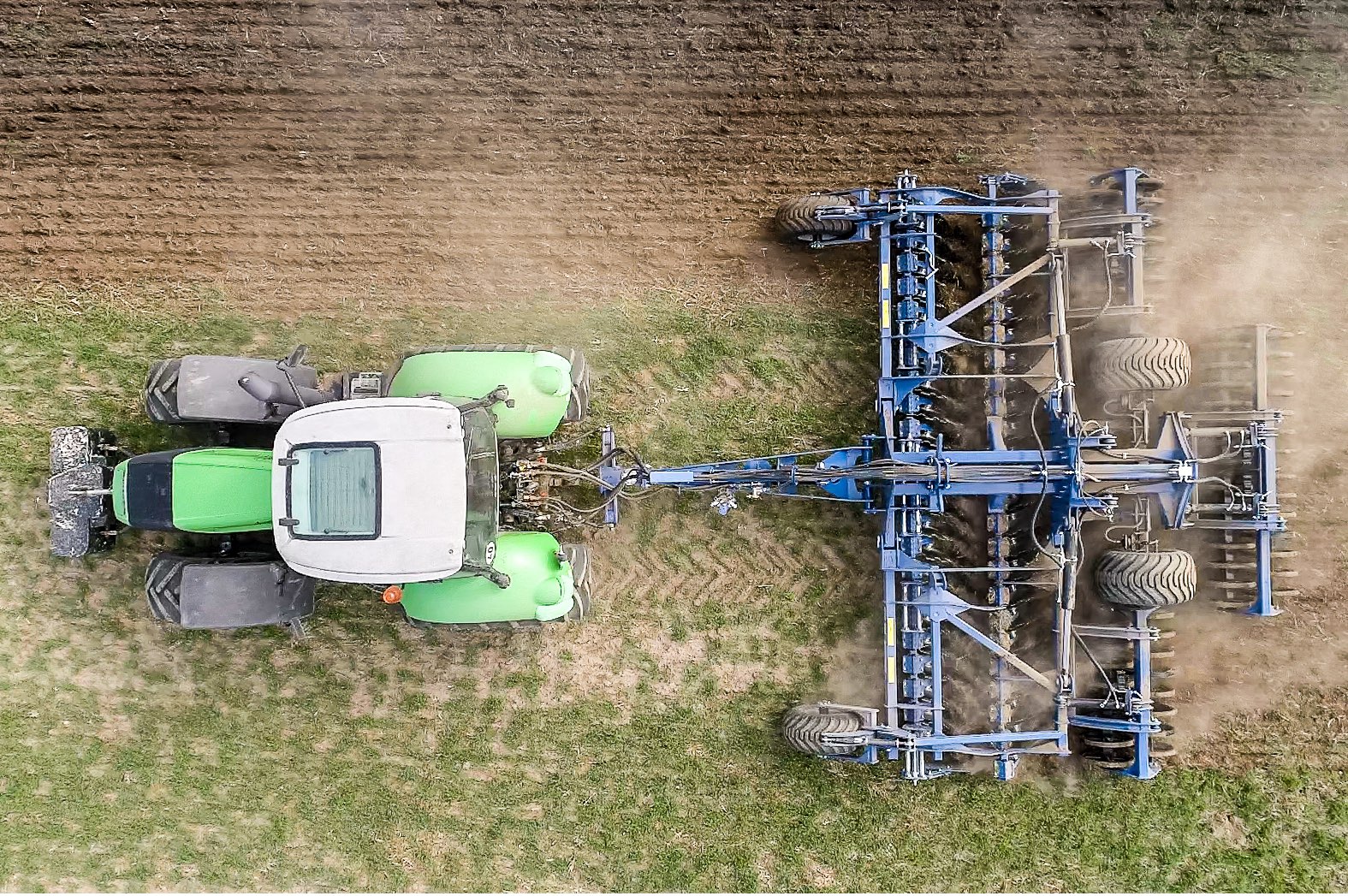

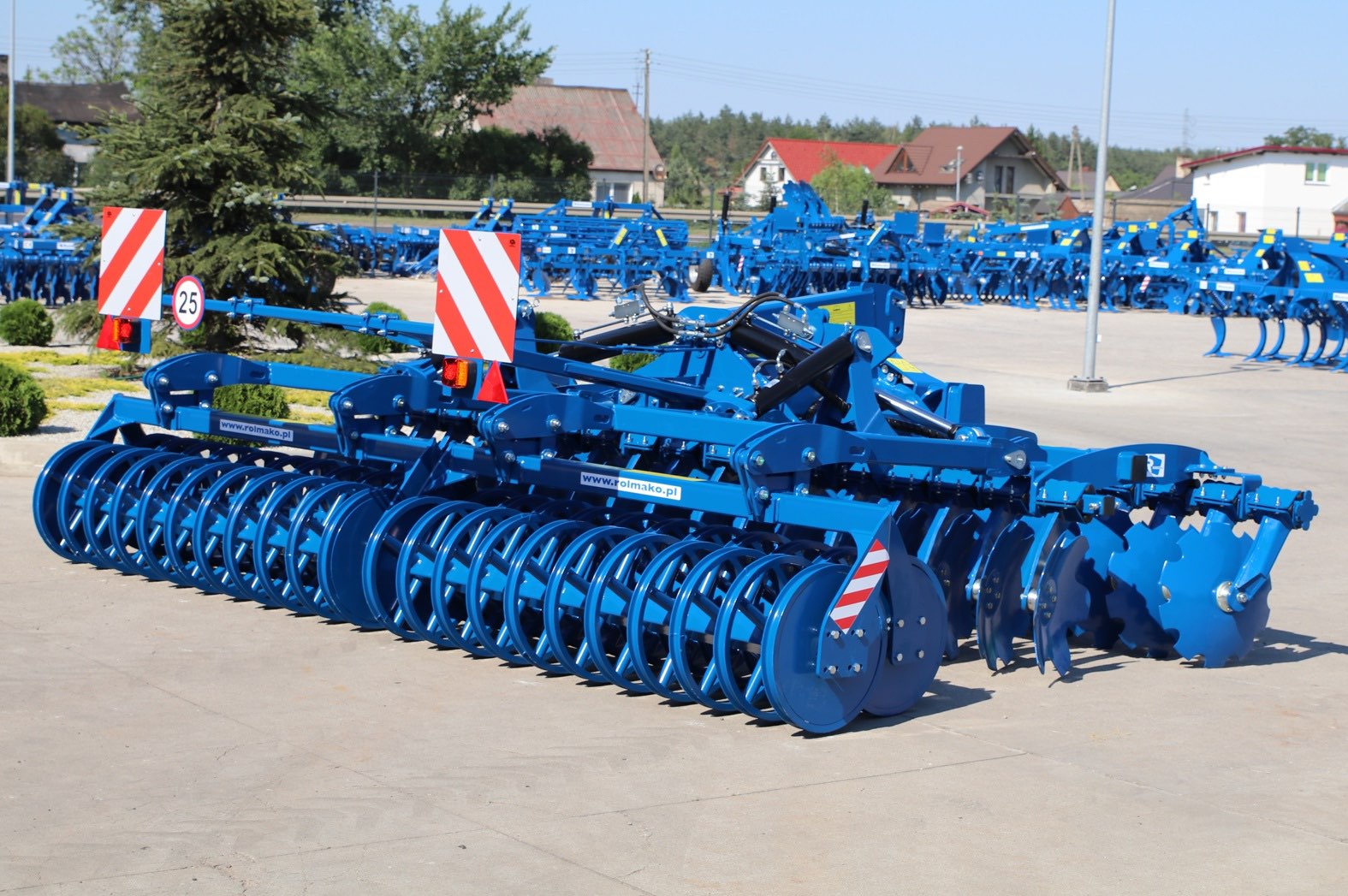

Полунавесной или прицепной дисковый агрегат U652 от Rolmako

Сельскохозяйственные орудия

  • Современная конструкция
  • Рабочие диски
  • Волок Crossboard
  • Пальцевая скребница
  • Пружинная скребница
  • Сеялка сидератов APV
  • Прикатывающие катки


Тяжёлые навесные бороны U652 от Rolmako — современное решение

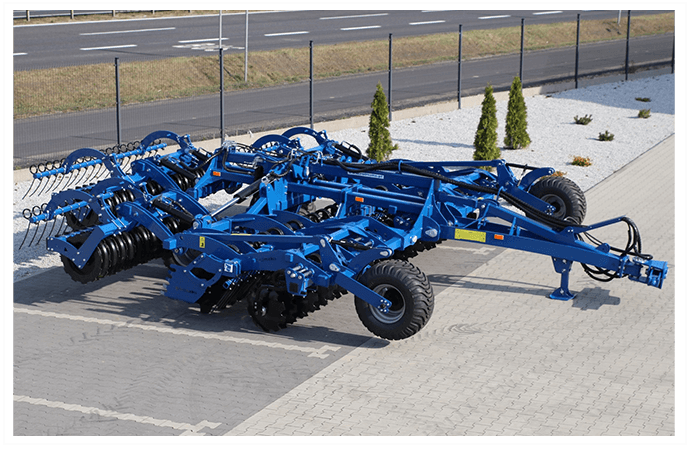

Современная конструкция

Трехсекционная рама машины позволяет лучше распределить вес, лежащий на машине, крылья дисковой бороны становятся легче. Такая конструкция позволяет отодвинуть средний вал назад, благодаря чему валы перекрывают друг друга. По сравнению с валами, установленными в одну линию, такая конструкция полностью устранила возможность засоров. Перенос оси перед доводящими валами приносит целый ряд преимуществ, позволяет установить валы в системе тандем, а также положительно сказывается на поведении машины на дорогах и при работе в поле. Вся серия дисковых борон Rolmako U 652 была спроектирована с учетом совместимости с тракторами высокой мощности, наилучший результат работы виден при высоких рабочих скоростях.



Диски бороны для предпосевной и стерневой обработки
Диски бороны для предпосевной обработки с мелкими зубьями или стандартные


Планка Crossboard с дисковой бороной U652 для лучшего качества обработки

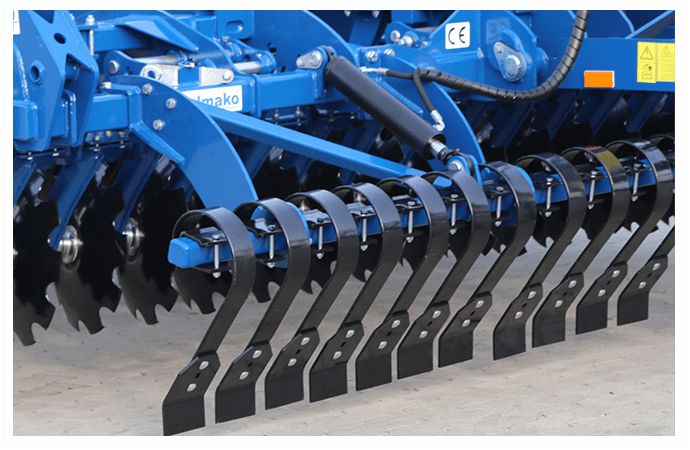

Волок Crossboard

Волока построена из закаленных пружин и изогнутых рабочих накладок. Благодаря использованию этого инструмента перед дисковой секцией комья разбиваются, а поле выравнивается. Волока создает оптимальную поверхность перед посевом. Волока успешно используется на каменистых полях, так как не вытаскивает камни на поверхность. Волока Crossboard доступна в нескольких вариантах, которые различаются размером пружины и шириной полоза. Для сложных условий можно установить опциональную стабилизирующую балку, соединяющую рабочие элементы в одно целое для еще лучших результатов выравнивания. Когда на поверхности поля образуется твердая корка, целесообразно использовать агрессивный полоз с зубьями DoubleKnife.



Пальцевая борона регулирует поток растительной массы

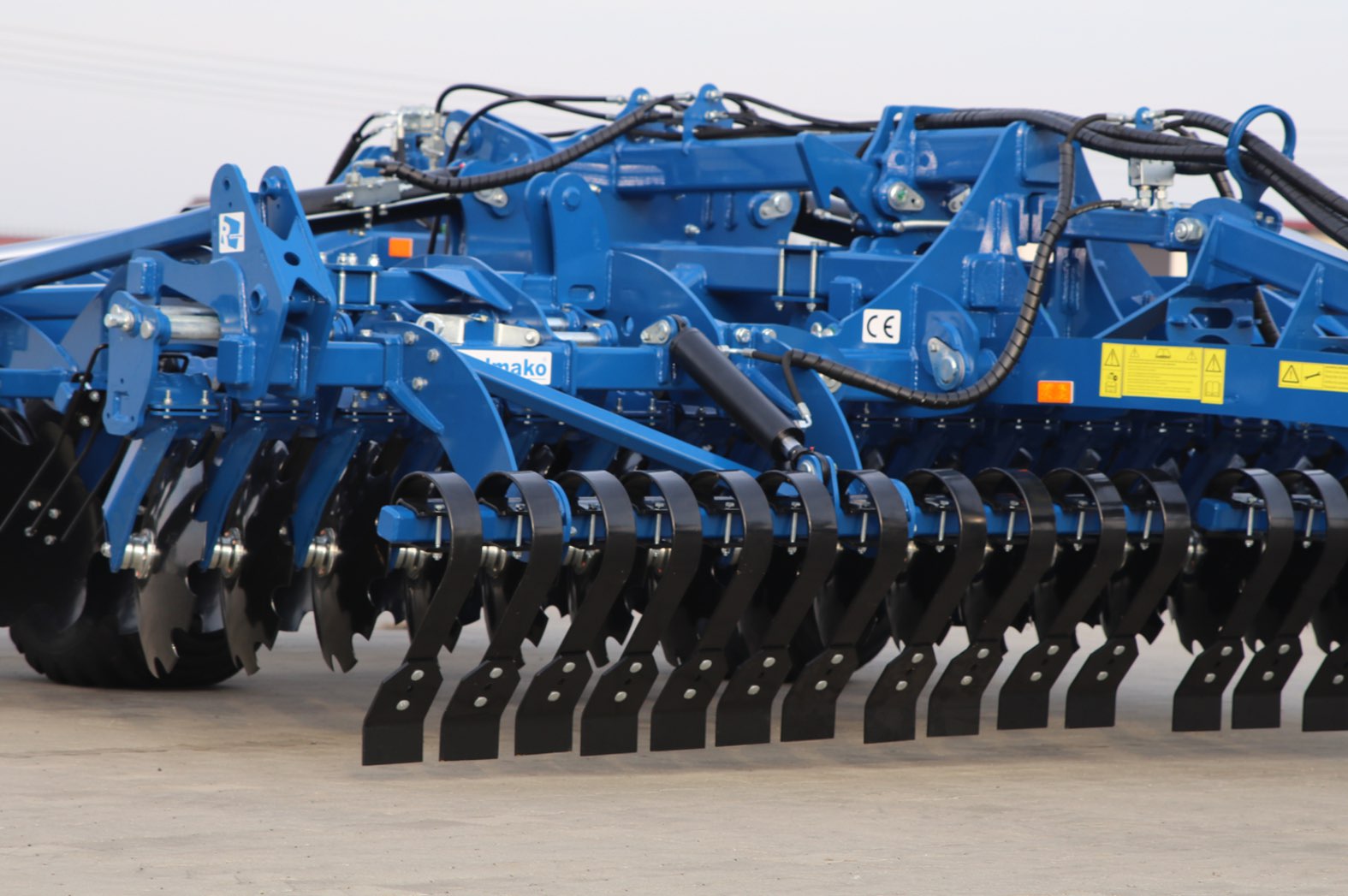

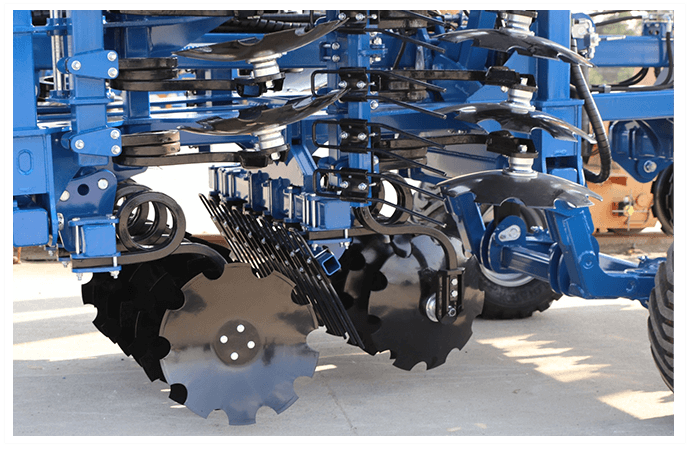

Пальцевая скребница

Инструмент размещен между рядами двух секций дисков, имеет регулируемую рабочую высоту и угол наклона. Они контролируют таким образом поток почвы с перемешанными органическими остатками и улучшают распределение остатков соломы по всей поверхности поля. Зубовая борона работает без прямого контакта с землей, удерживает почву, позволяя задней секции дисков свободно работать без проблем с обработкой большого количества земли. Борона также может быть установлена между задней балкой с дисками и прикатывающим катком, регулируя таким образом поток обработанной массы на каток.



Пружинная борона как дополнительная опция для равномерного распределения соломы

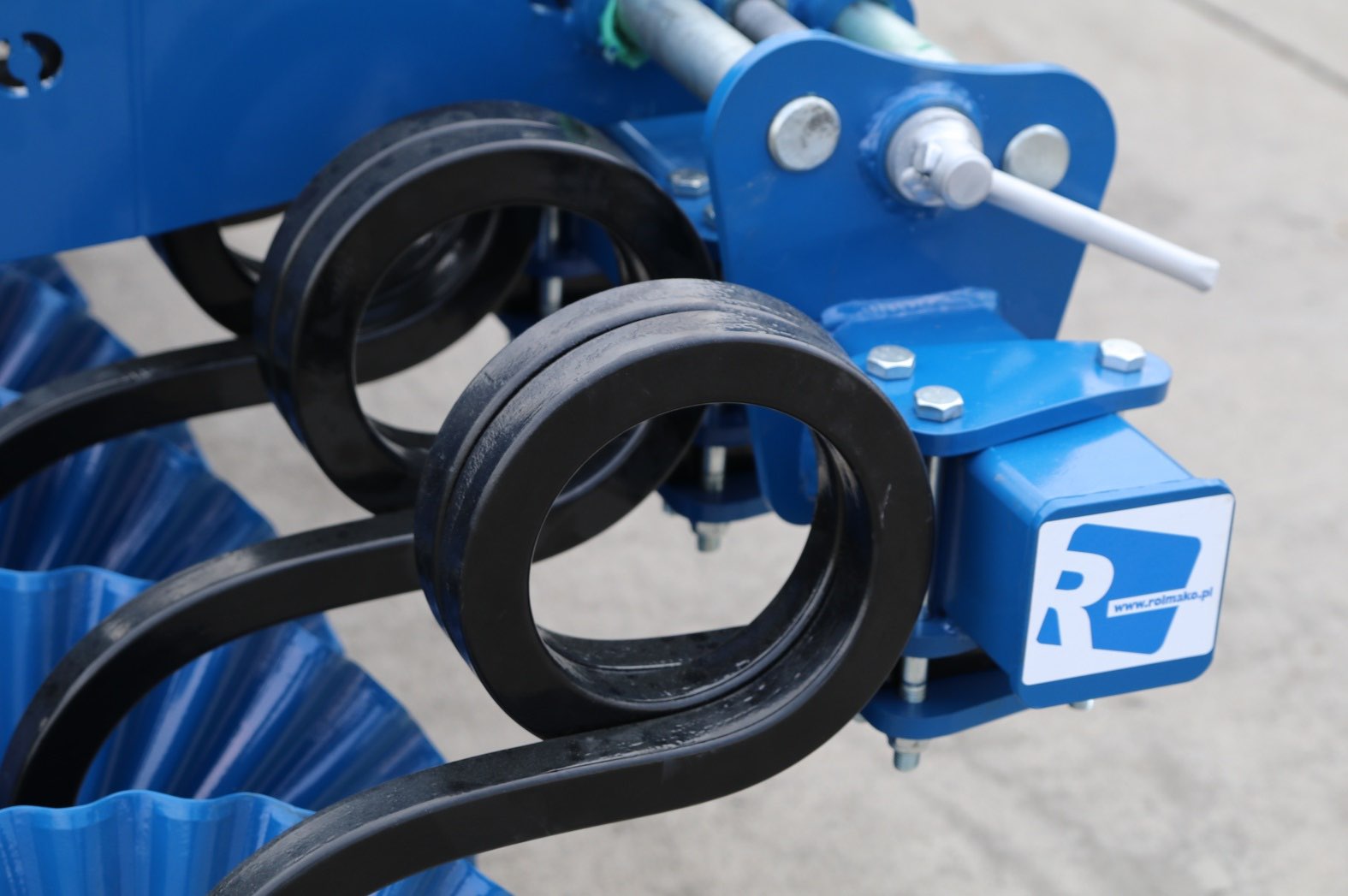

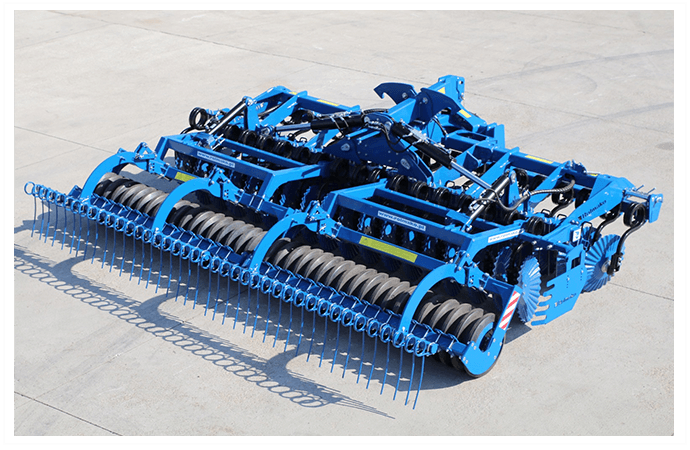

Пружинная скребница

Производитель дополнительно устанавливает за дисковой секцией балку с пружинной скребницей, которая распределяет солому по поверхности поля, не оставляя мест, где большое скопление соломы делает правильную обработку невозможной. Тщательное распределение соломы имеет большое значение, так как обеспечивает равные условия роста для последующих сельскохозяйственных культур по всей поверхности поля. Пружинная скребница является отличным вспомогательным инструментом для обработки, обеспечивая лучшие стартовые условия для высеваемых растений.

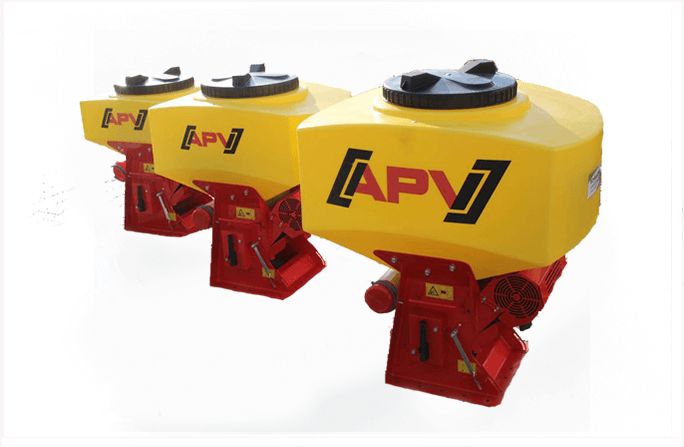

Сеялка для покровных культур как дополнительное оборудование к сельхозтехнике Rolmako

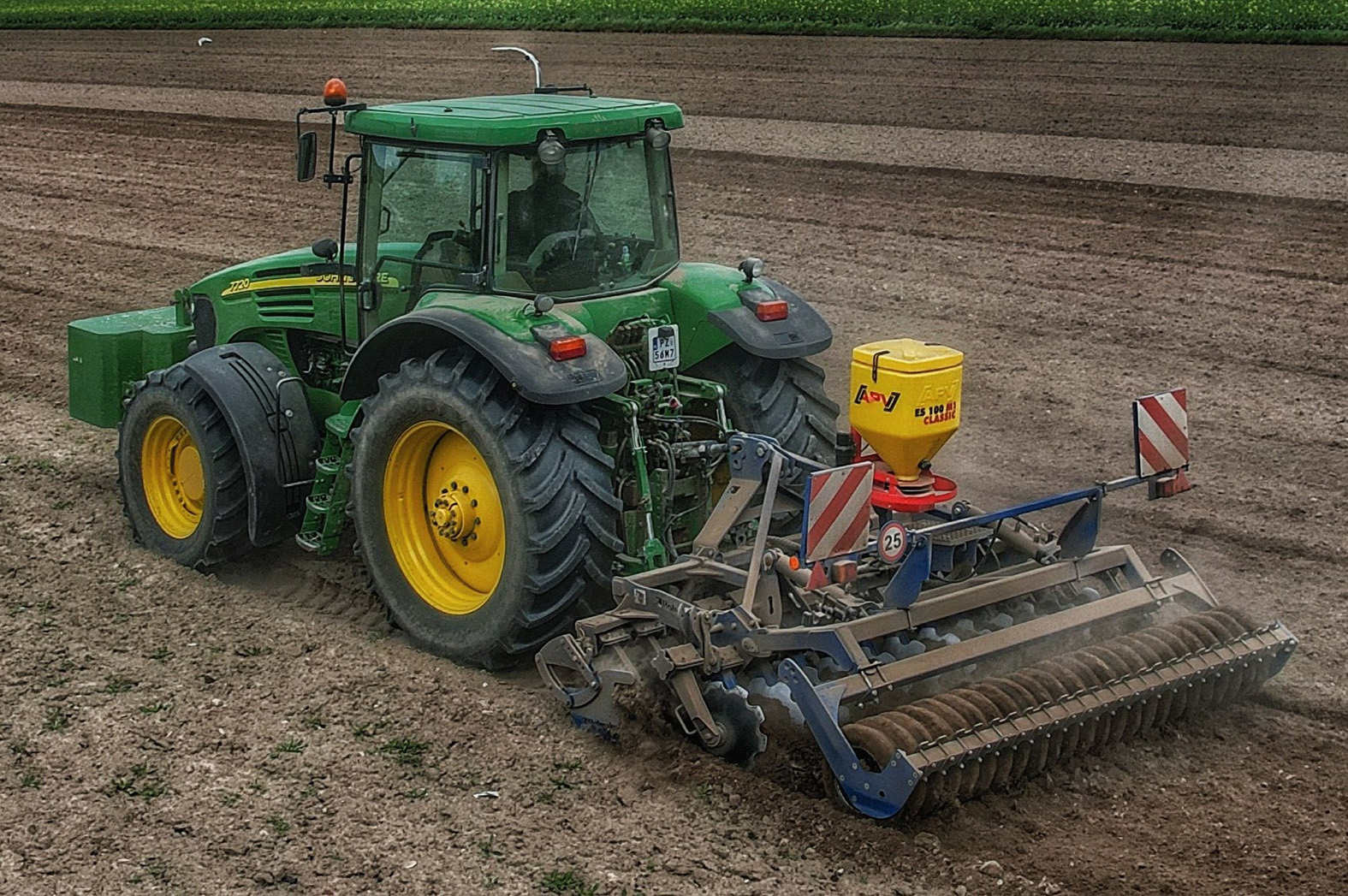

Сеялка сидератов APV

Наши машины оснащены сеялками покровных культур в сотрудничестве со специалистами компании APV, которые предлагают широкий ассортимент сеялок для покровных культур и удобрений. Весь ассортимент продукции и доступные аксессуары можно найти на официальном сайте производителя (https://www.apv-polska.pl). Благодаря объединению рабочих этапов применения сеялок APV на культиваторах Rolmako уменьшаются ненужные проезды. Устройства APV обеспечивают возможность точного высева покровных культур и подсева даже в самых малых дозах.



Какой вал выбрать к дисковой бороне — эксперты Rolmako помогут

Прикатывающие катки

Угнетание, уплотнение почвы, измельчение комков и выравнивание поверхности поля — это завершение обработки после работы рабочих инструментов сельскохозяйственных машин; эту задачу выполняет задний каток. Выбор подходящего доводочного катка оказывает большое влияние на весь рабочий процесс и характер использования сельскохозяйственной машины, поэтому в Rolmako мы предлагаем ассортимент доводочных катков, отличающихся формой, типом используемого материала, внешним диаметром, весом и, что самое важное, целевым назначением. Выбор катка зависит от типа почвы и от того, какого эффекта обработки мы хотим достичь. В Rolmako мы предоставляем профессиональные консультационные услуги при настройке сельскохозяйственных устройств, направленные на правильную адаптацию сельскохозяйственной машины к условиям, в которых она должна работать.









Разное оснащение дисковой бороны и соответствующий результат работы

Основные характеристики

  • Амортизатор 3D
  • Амортизатор LongLife
  • Регулировка смещения дисков
  • Гидравлический дышло
  • Опорные колеса
  • Транспортная тележка
  • Самый длительный срок службы подшипников диска
  • Применение различных вариантов дисков
  • Режущий диск ALFA
  • Гидравлическая регулировка глубины
  • Подшипниковые узлы вала
  • Много доступных конфигураций
  • Преувеличенные конструкции
  • Сталь, обеспечивающая преимущество


3D-амортизатор защищает каждый диск бороны от перегрузки

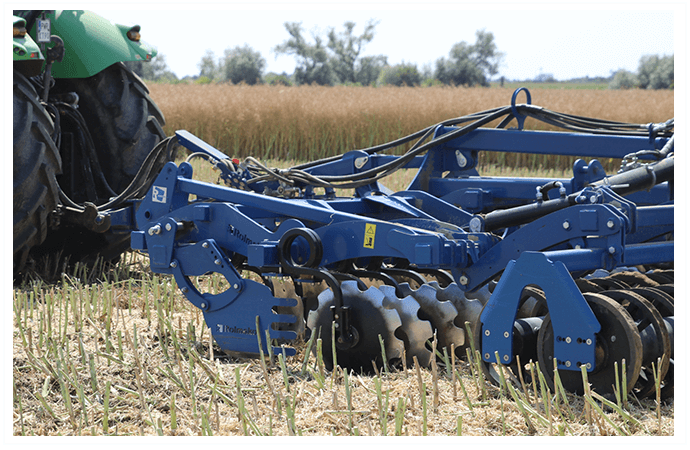

Амортизатор 3D

Каждый диск индивидуально защищен от перегрузки 3D-амортизатором. Новый защитный механизм диска и рамы машины, избегая препятствий, может выполнить движение во всех направлениях. Система перегрузки (вибрации во время работы) обеспечивает лучший проникающий эффект. Пружина оптимизирует обработку почвы благодаря вибрационному эффекту, обеспечивает очистку дисков, способствует регулярной работе.

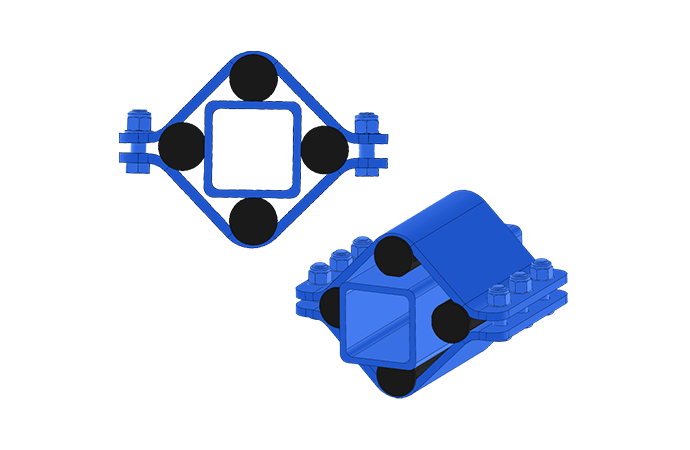

Сельхозтехника Rolmako с безобслуживаемой защитой от перегрузки

Амортизатор LongLife

Каждый диск независимо крепится к раме с помощью резинового амортизатора размером 40 мм x 180 мм, обеспечивающего постоянное поддержание рабочей глубины, агрессивное обработочное действие и служащего в качестве защиты от повреждения. Резиновые пружинящие элементы позволяют оптимально адаптировать углубленные диски к контурам обрабатываемой почвы. Резиновые валы посредством длинного пути амортизации предотвращают резкие удары. Таким образом, обеспечивается безопасность рамы дисковой бороны и абсолютная бесперебойность защиты от перегрузки с сохранением заданной глубины.



Регулировка смещения дисков бороны относительно задней секции

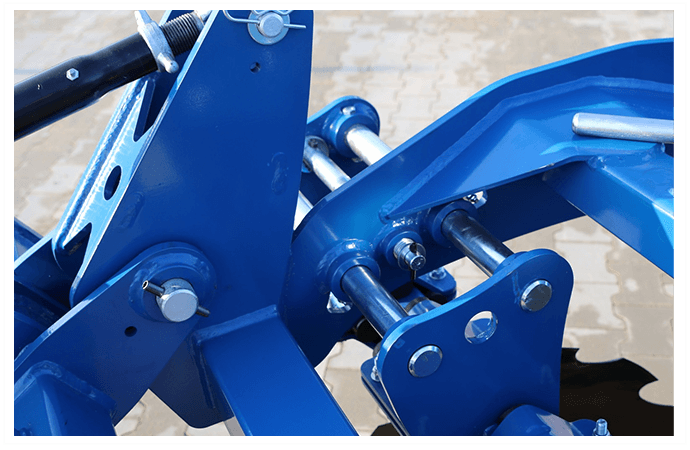

Регулировка смещения дисков

Передняя балка с дисками имеет регулировку смещения, изменение этого рабочего параметра позволяет изменить положение диска относительно заднего рабочего сектора. Возможность коррекции настроек диска очень полезна на позднем этапе эксплуатации машины, когда диски после многих гектаров обработки уменьшаются в диаметре, изменение положения дисков относительно друг друга позволяет сохранять хорошие рабочие параметры даже при изношенных дисках.



Гидравлическое дышло позволяет нагружать диск бороны и быстро разворачиваться

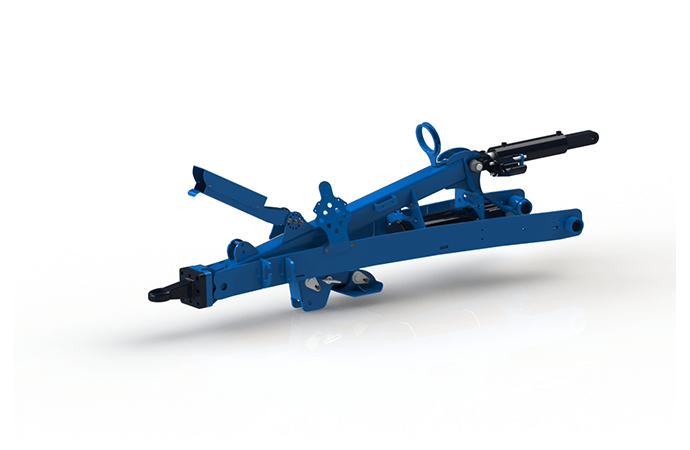

Гидравлический дышло

Дисковая борона, оснащенная опциональной гидравлическим дышлом, имеет дополнительную функцию, позволяющую быстро и плавно разворачиваться на поле с использованием предназначенных для этой цели катков, без необходимости использования ходовых колес машины. Гидравлический дышло с ушком для нижнего сцепного устройства трактора облегчает соединение с трактором, увеличивает давление на каждый диск, а также обеспечивает высокую стабильность во время работы по обработке почвы и при перемещении на поле. Опциональное дышло заканчивается ушком диаметром 50 мм или шаровым сцепным устройством K80 фирмы Scharmüller. Опциональное дышло с ушком диаметром 50 мм обеспечивает очень близкое крепление рядом и ниже задней оси трактора. Гарантирует очень выгодную точку тяги и лучшее передача энергии.







Опорное колесо

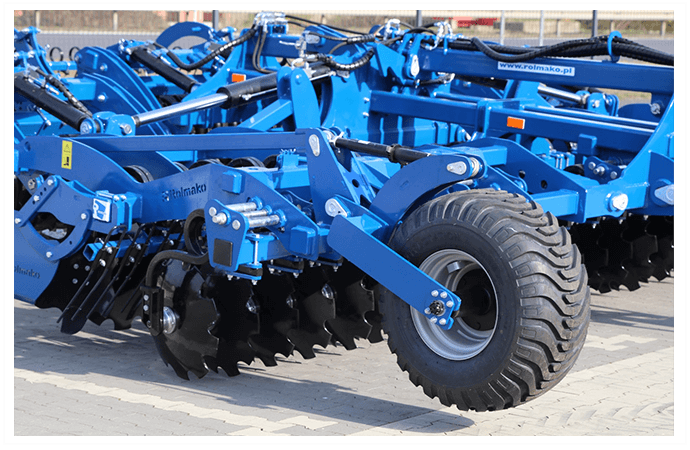

Опорные колеса

Широкие передние опорные колеса обеспечивают отличное управление рабочей глубиной. Они улучшают стабильность работы, обеспечивают дополнительную поддержку, что снижает нагрузку на трехточечную подвеску трактора. Большой диаметр колес позволяет плавно работать даже на неровном поле, гарантирует прекрасную точность при больших ширинах машин, положительно влияет на качество обработки, стабилизируя машину во время работы.

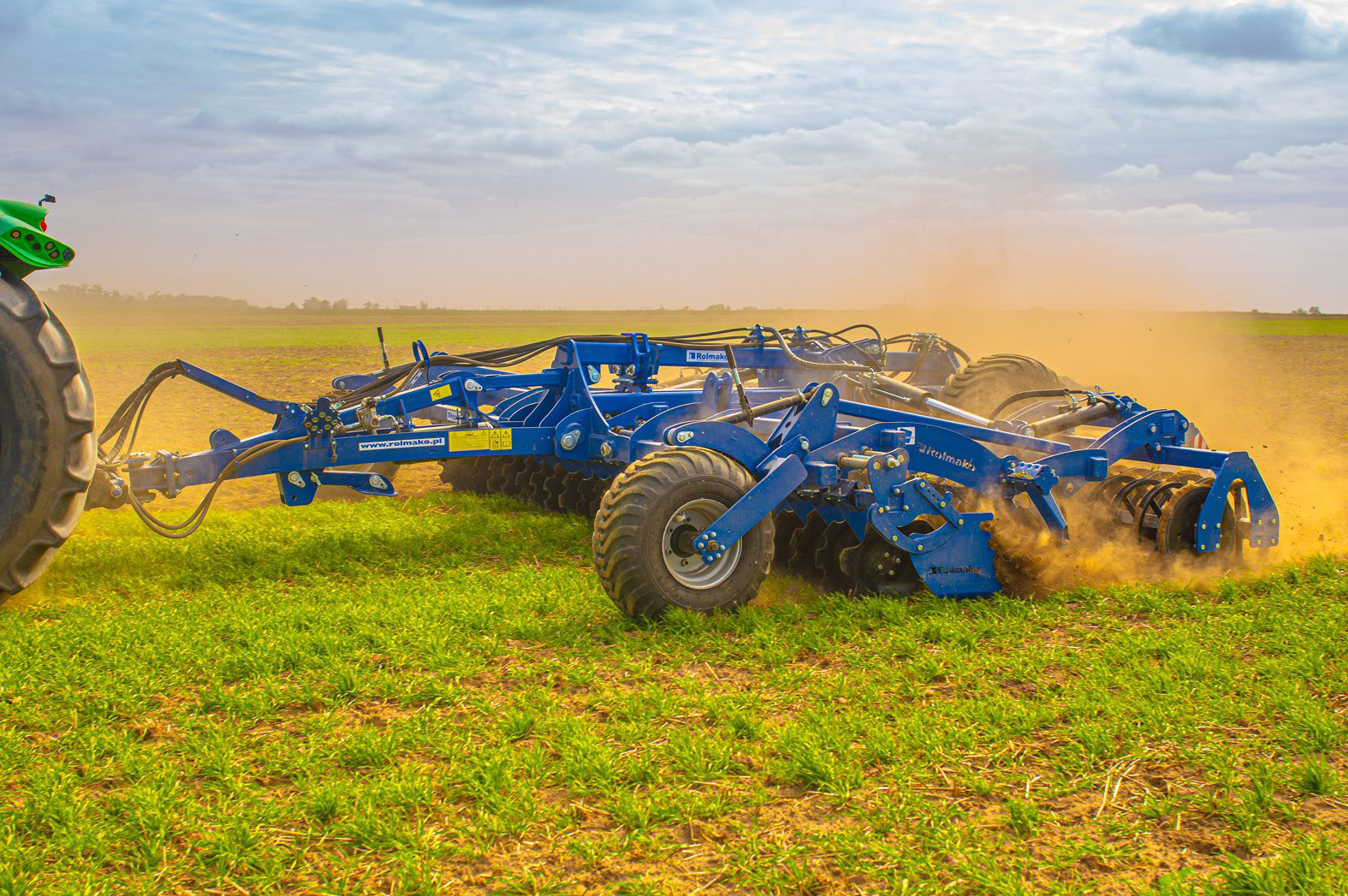

Полунавесная борона U652 с гидравлической транспортной системой, служащей также балластом

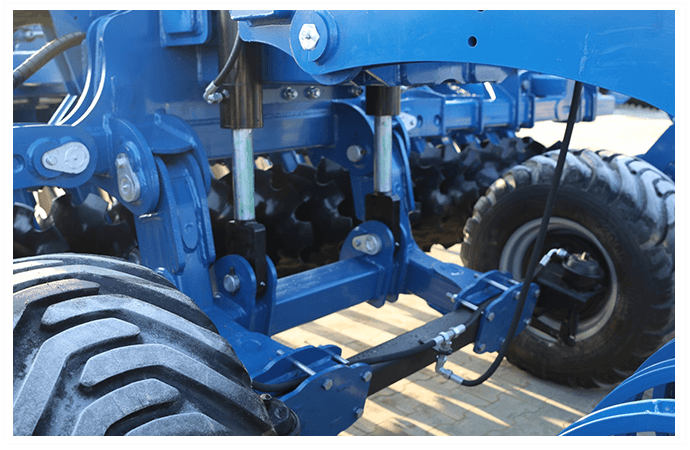

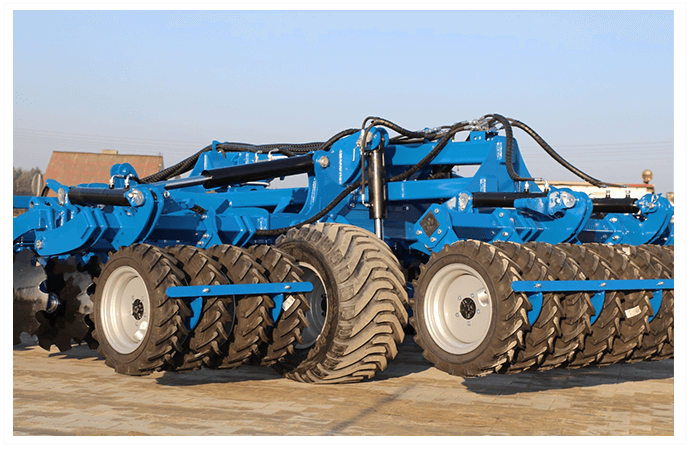

Транспортная тележка

Прицепные дисковые бороны оснащены гидравлической ходовой системой, которая на время обработки поднимается, обеспечивая дополнительную нагрузку на дисковую борону. Наиболее важно ее положение перед прикатывающим катком, что позволяет существенно сместить центр тяжести в сторону трактора, улучшая распределение массы на машине. Дисковая борона может работать быстро, 15 км/ч, плавно оставляя поле хорошо выровненным. Проезды машины по дорогам становятся безопаснее, большая часть нагрузки приходится на колеса машины, что значительно разгружает подъемник трактора.

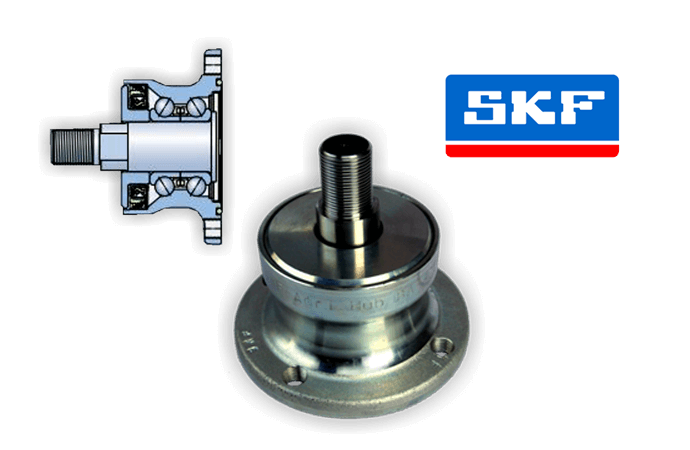

Безобслуживаемые ступицы SKF — наибольший срок службы подшипников диска бороны

Самый длительный срок службы подшипников диска

Устранена необходимость в обслуживании ступиц, что снижает необходимость технического обслуживания и экономит время. Стандартные ступицы могут быть заменены оригинальными необслуживаемыми SKF, которые предлагают втрое большую эксплуатационную долговечность по сравнению с другими решениями. Качество SKF улучшает надежность, повышает производительность и снижает затраты на работу. Эксплуатационная долговечность ступиц SKF достигает уровней, многократно превышающих обычные подшипники, что можно получить при относительно низких затратах на владение и эксплуатацию. Ступица, выполненная на 100% из подшипниковой стали, позволяет оптимизировать время работы машины без простоев и снижает затраты на обслуживание сельскохозяйственных машин.

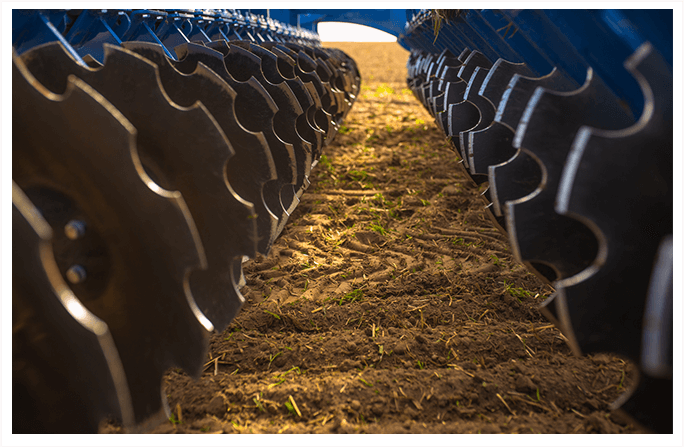

В боронах Rolmako применяются различные типы дисков: гладкие, Alfa, OFAS

Применение различных вариантов дисков

Оптимизированный угол атаки одинаков для обоих рядов дисков, благодаря чему машина идеально следует за трактором. Качество стали и опыт, накопленный за многолетнее производство итальянской компанией OFAS, гарантируют продукт высочайшего качества, который уже получил одобрение по всему миру. Диски с агрессивным зубом используются в первую очередь для работы на полях с большим количеством соломы. Зубья диска позволяют легче погружать машину в тяжелых сухих условиях. Гладкие диски и диски с мелким зубом были разработаны для мелкой предпосевной обработки. Диск ALFA — это отличный выбор для стерни после сбора зерновой кукурузы.

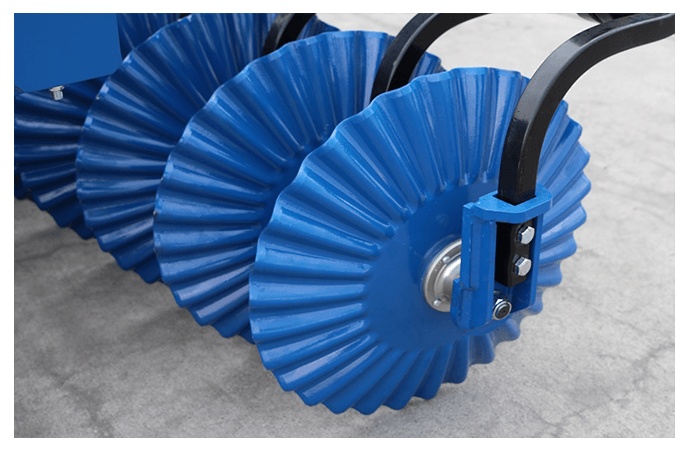

Диск бороны Alfa — рекомендуется после уборки кукурузы на зерно

Режущий диск ALFA

Профилированные диски ALFA с явно более высокой эффективностью резки и перемешивания по сравнению с классическими формами рабочих элементов являются проверенным выбором для фермеров, которые стремятся к наилучшему результату. Диск благодаря профилированной форме поднимает больше почвы и обеспечивает лучшее перемешивание и покрытие растительных остатков. Большое количество лезвий позволяет нарезать стерню на мелкие части, что делает дальнейшие агротехнические работы легче. Рекомендуются для всех послеуборочных обработок, особенно после сбора зерновой кукурузы. Инновационный диск ALFA 560 мм x 5 мм гарантирует идеальное нарезание остатков урожая.







Гидравлическая регулировка глубины — дополнительная опция

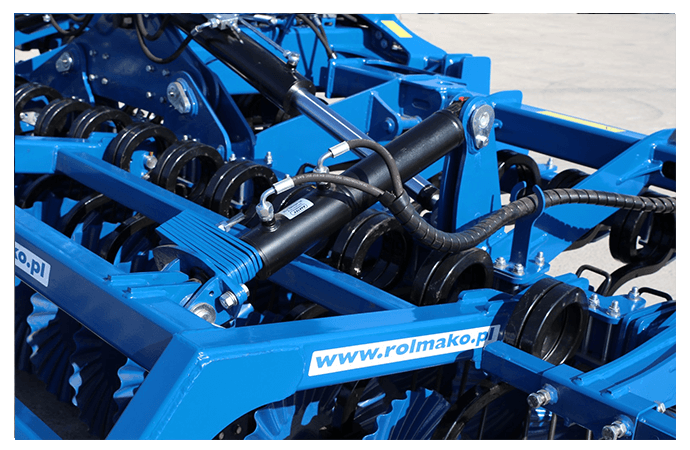

Гидравлическая регулировка глубины

Гидравлическая регулировка глубины обеспечивает оптимальный комфорт использования и значительно упрощает операции, связанные с настройкой этого параметра работы. Простая и удобная для оператора гидравлическая регулировка глубины работы производится с помощью дистанционных зажимов на цилиндрах. Выбор этой опции оправдан, когда требуется частая смена глубины работы рабочих элементов машины.







Безобслуживаемые подшипники сокращают время обслуживания сельхозтехники

Подшипниковые узлы вала

Внедрение необслуживаемых подшипников в почвообрабатывающие валы реализует важную концепцию снижения времени, необходимого для обслуживания машины, до минимума. Корпус, выполненный из сфероидного чугуна, имеет в 4 раза большую прочность, чем изготовленный из серого чугуна. Уникальная комбинация уплотнения сверху и изнутри в настоящее время является лучшей защитой такого рода для применения в сельском хозяйстве. Компания Rolmako при каждом проекте уделяет особое внимание мелочам, которые в процессе эксплуатации значительно влияют на количество времени, необходимого для обслуживания, чтобы сократить затраты и время, которое нужно уделить на техническое обслуживание сельскохозяйственной техники.

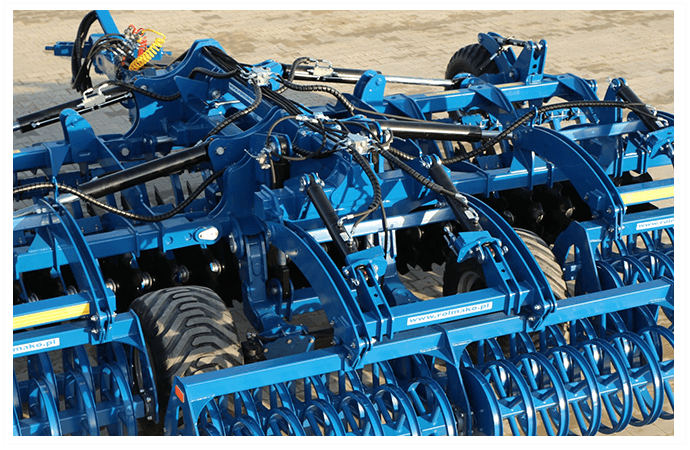

Техника Rolmako изготавливается только из шведской стали S500MC и S700MC высокого качества

Сталь, обеспечивающая преимущество

Все более крупные и мощные сельскохозяйственные тракторы подвергают конструкционные элементы почвообрабатывающих машин все большему напряжению, достигающему предела их возможностей. От современных сельскохозяйственных конструкций требуется высокая прочность на нагрузки и длительный срок эксплуатации. Достижение качественного конечного продукта возможно только при использовании в производстве качественных сталей, поэтому при производстве наших почвообрабатывающих машин мы используем высококачественные шведские мелкозернистые стали S500MC и S700MC, углеродистые и борные стали для термообработки, а также износостойкие стали Hardox. Использование качественных металлургических изделий делает нашу продукцию высокопрочными сельхозмашинами, способными работать на высокой рабочей скорости с высокой производительностью.







Сельхозтехника Rolmako отличается увеличенной массой по сравнению с конкурентами

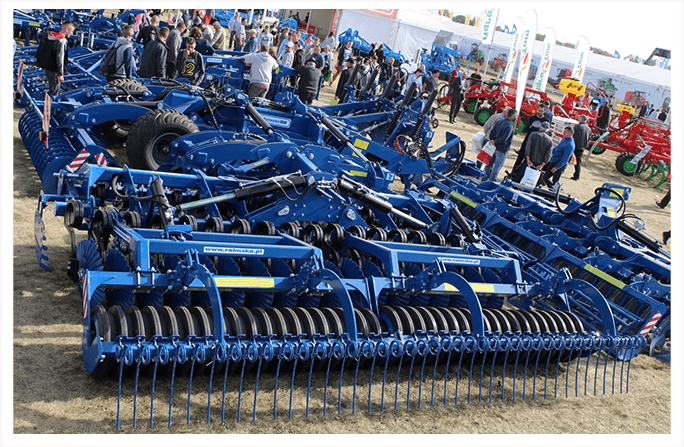

Преувеличенные конструкции

Почвообрабатывающие машины Rolmako выделяются среди конкурентов более высокой собственной массой. Инженерный состав компании, ответственный за развитие, создает сельхозтехнику с учетом самых сложных условий работы. Машины Rolmako эффективно обрабатывают почвы в самых требовательных регионах мира без необходимости их дополнительного утяжеления. Количество стали, используемое при строительстве машин, делает их массивными почвообрабатывающими орудиями, позволяющими использовать мощности современных сельскохозяйственных тракторов и быть надежной инвестицией на многие годы эксплуатации в хозяйстве.

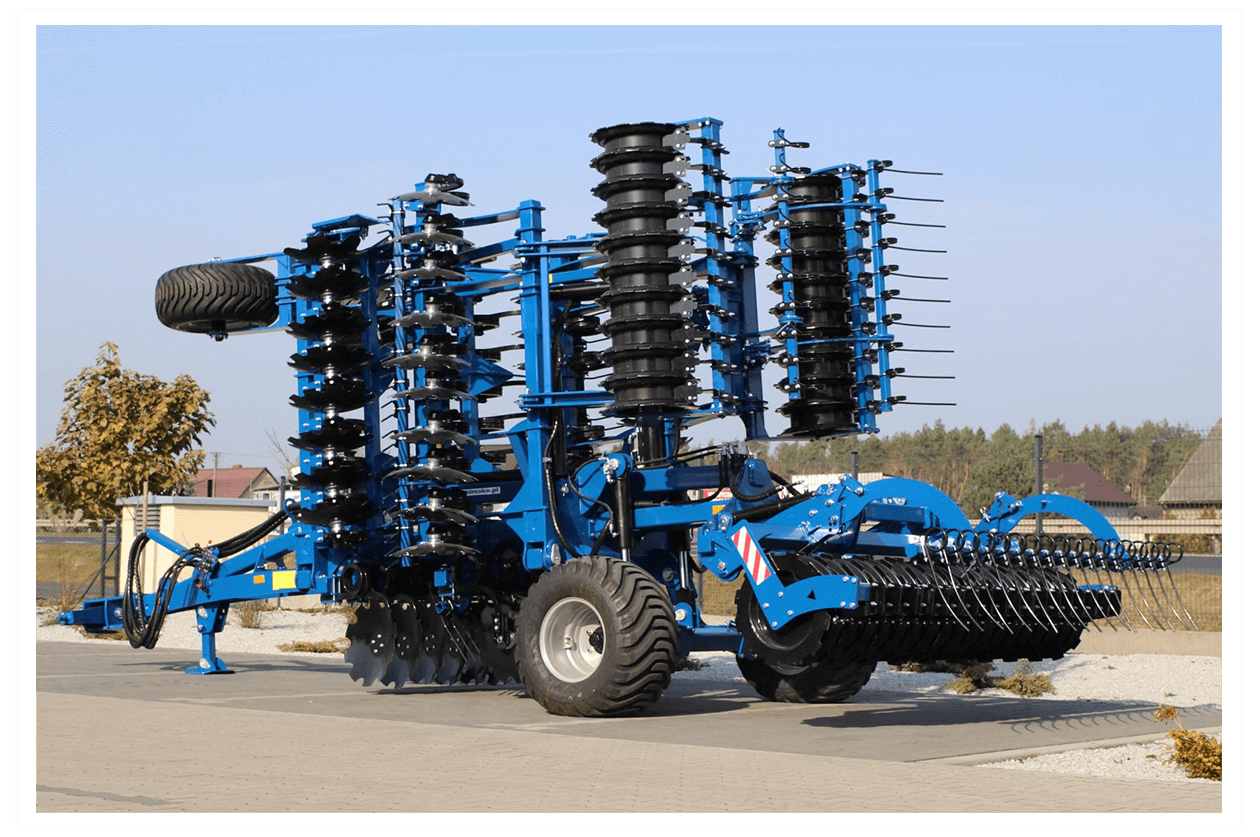

Широкий выбор опций и конфигураций сельскохозяйственной техники Rolmako

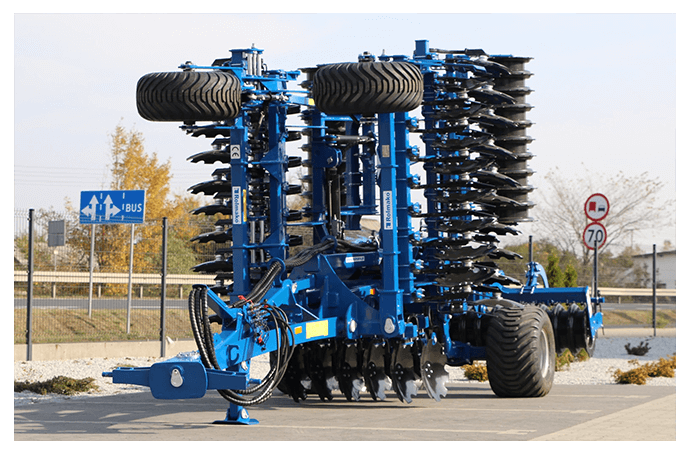

Много доступных конфигураций

Большой экспортный опыт позволил нам создать предложение, соответствующее ожиданиям клиента. Большое количество конфигураций и дополнительного оборудования сельскохозяйственных машин позволяет адаптировать устройство к полевым условиям, в которых ему предстоит работать. Многолетняя работа сотрудников компании Rolmako над совершенствованием продукции позволяет нам сегодня поставлять продукцию высочайшего качества в самые отдаленные регионы мира, где она доказала свою пригодность в различных почвенных условиях.
