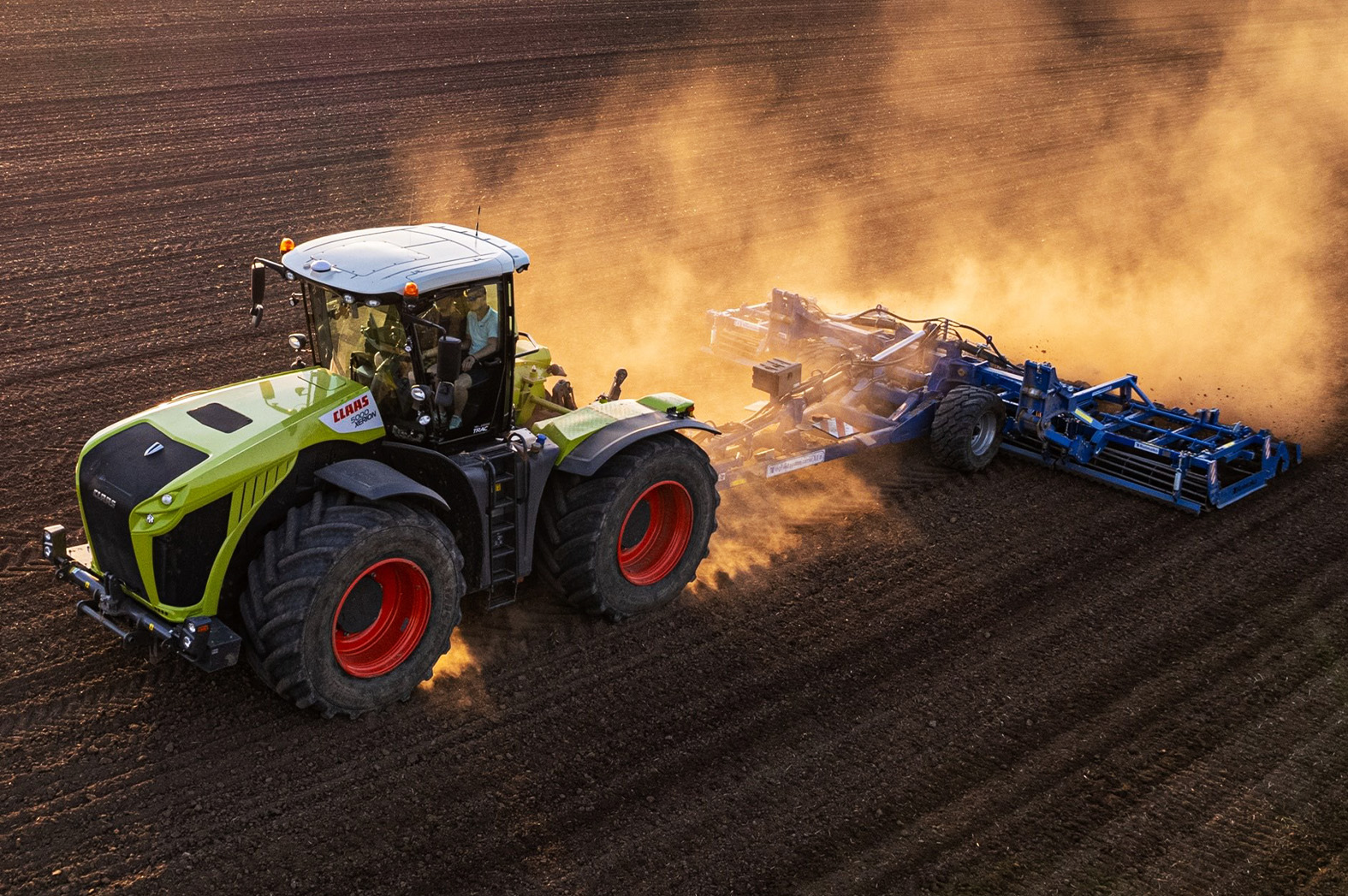

Комплект инструментов для больших сельскохозяйственных полей

Применяемая система шасси с подвеской, позволяющей соединять две 4,0-метровые сельскохозяйственные машины, создает возможность эффективного использования машины в зависимости от потребностей. Например, однажды произведенная машина в комплекте с дисковой бороной может быть заменена агрегатом для предпосевной обработки путем отсоединения двух 4,0-метровых машин, приобретенных вместе с устройством от носителя инструментов, и подключения других сельскохозяйственных машин. Эта универсальность применения позволяет избежать затрат, связанных с многократной покупкой шасси, тормозной системы и гидравлической системы складывания в транспортное положение. Также возможно использование любого навесного сельскохозяйственного инструмента 4,0 м с меньшими тракторами без использования шасси с подвеской.

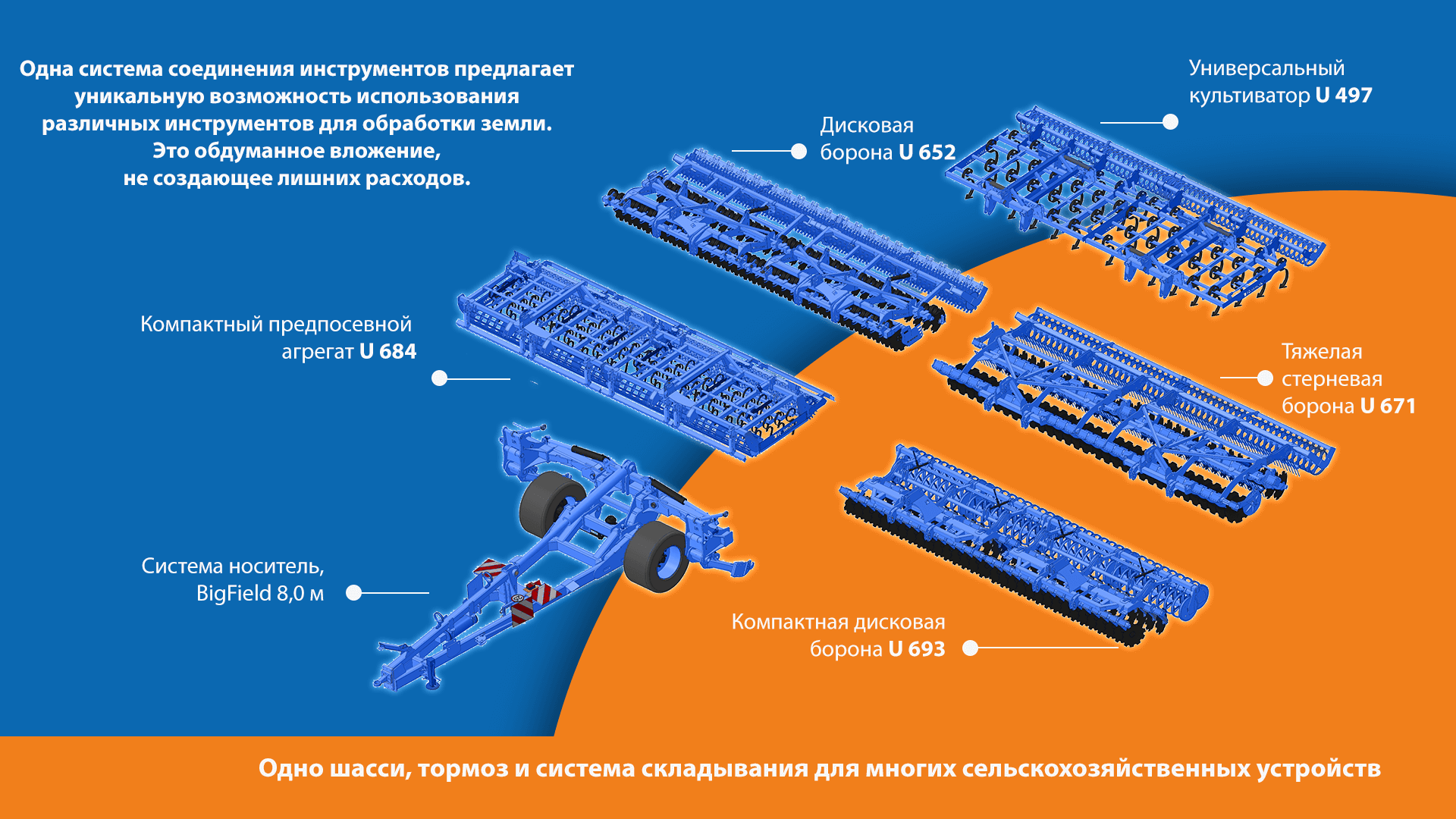

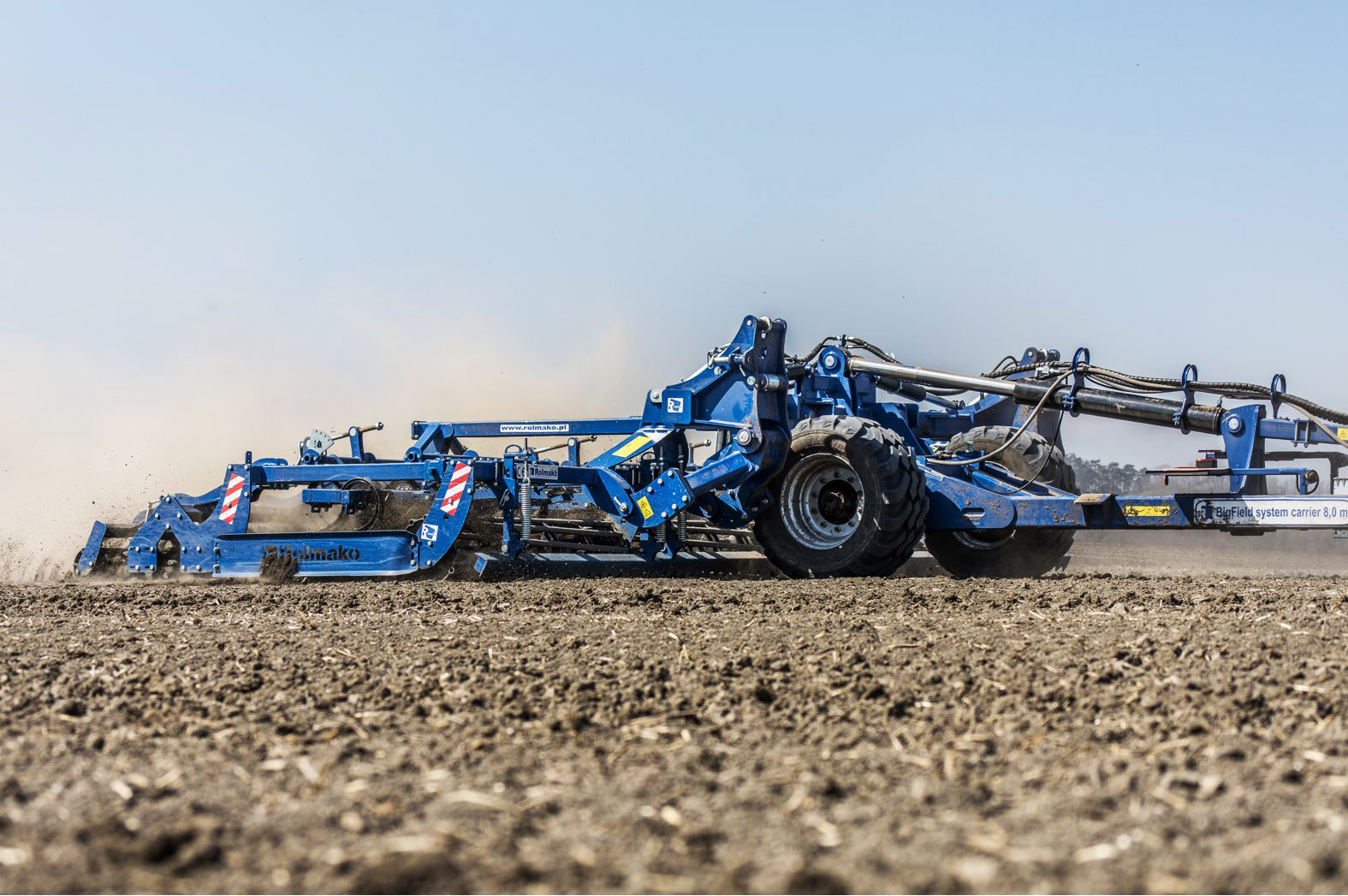

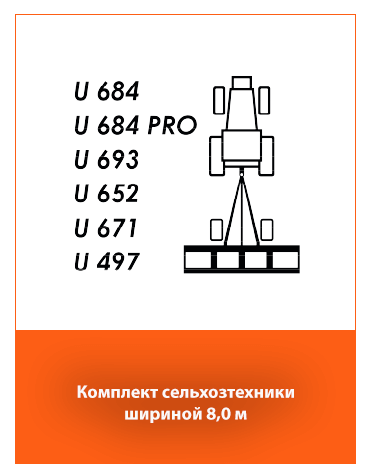

Модульная система соединения машин на одном шасси

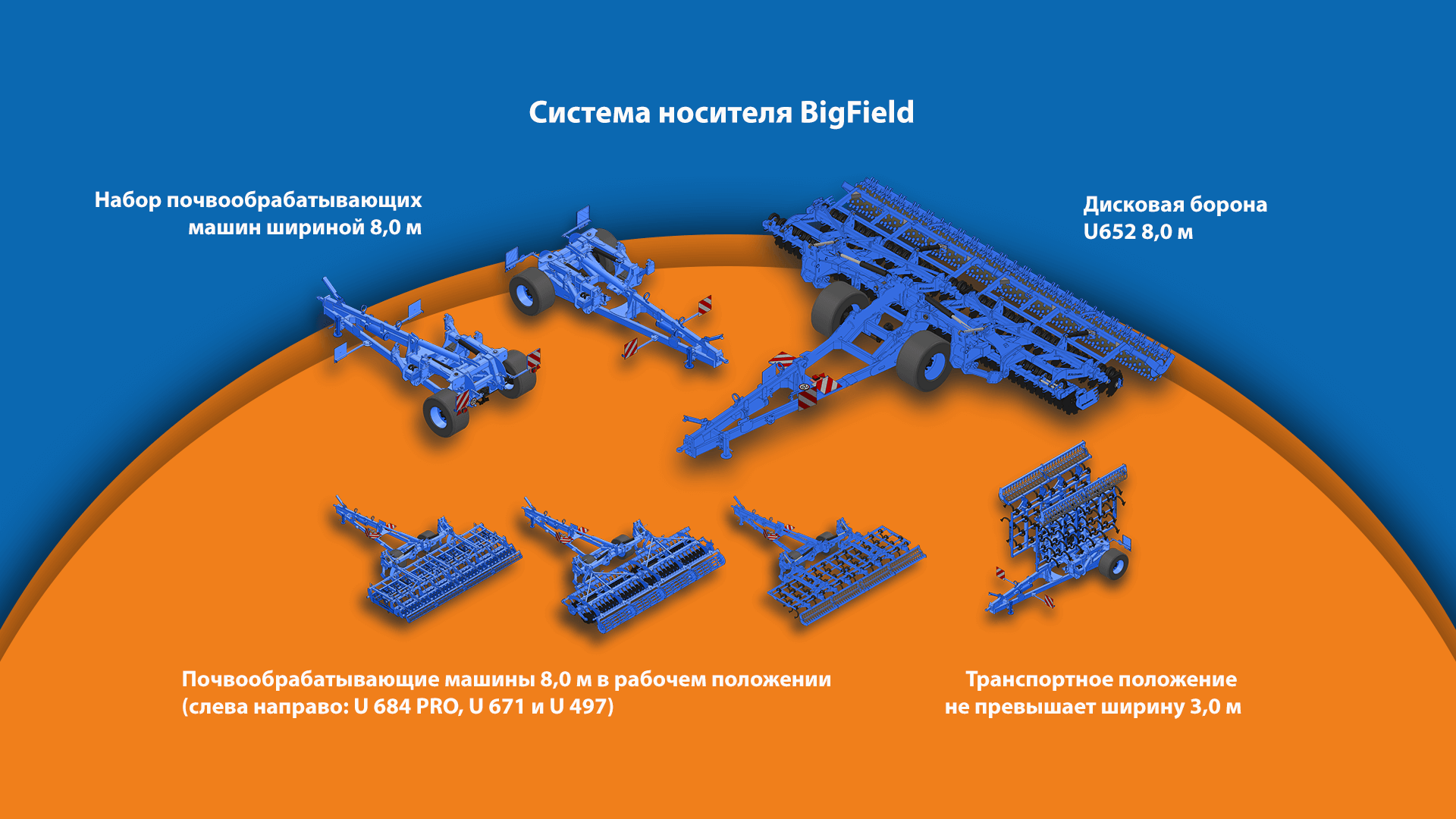

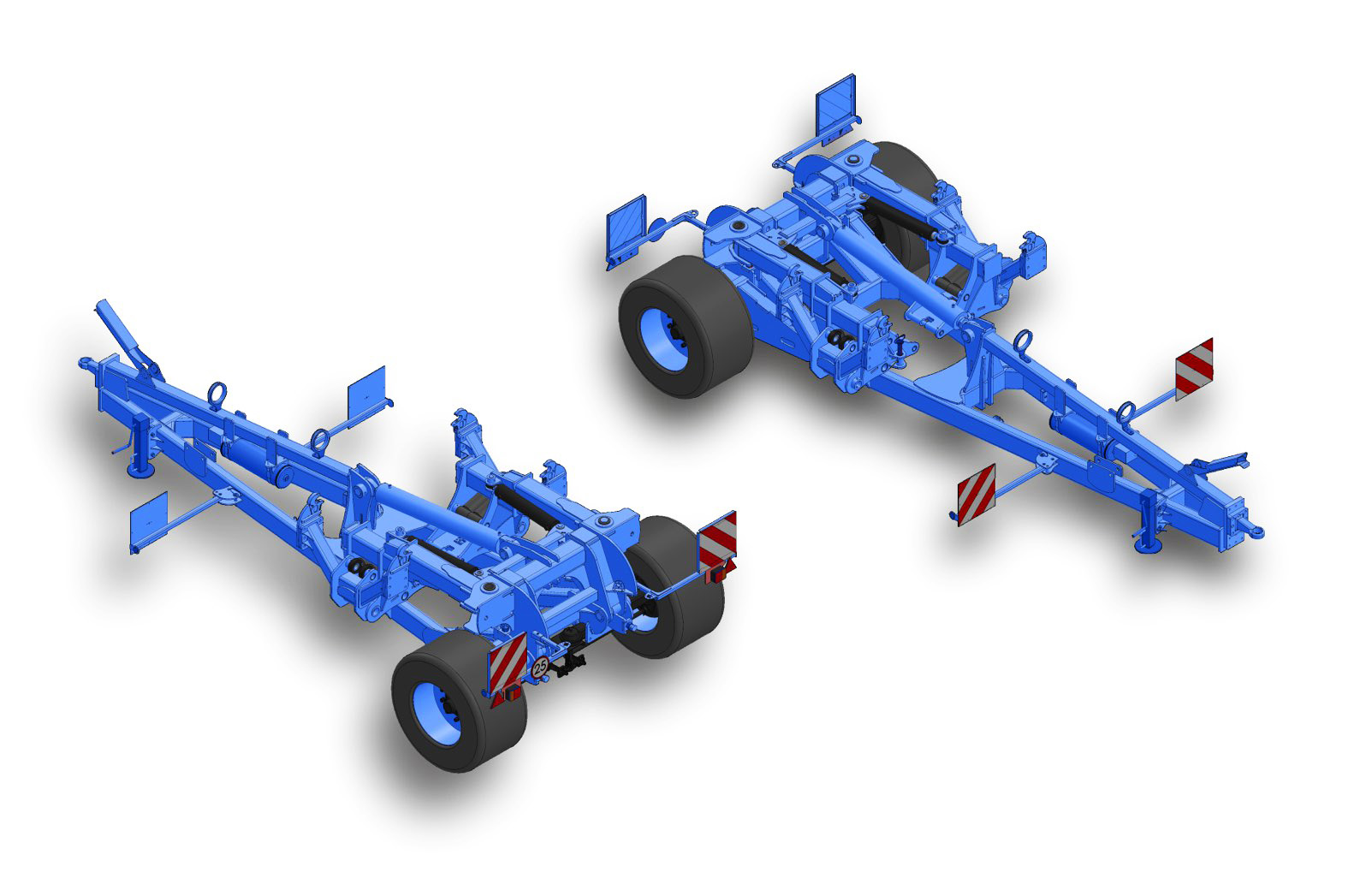

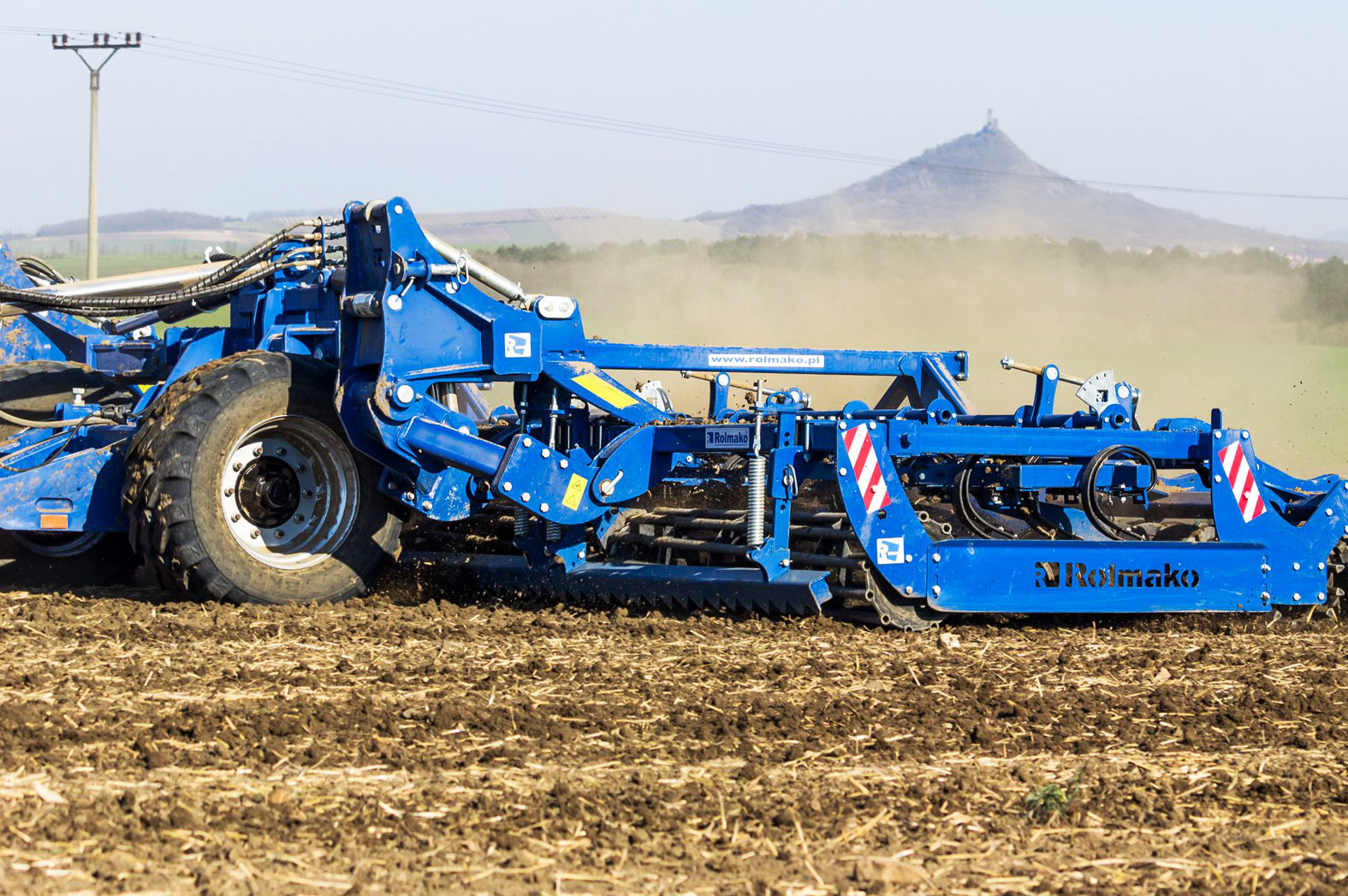

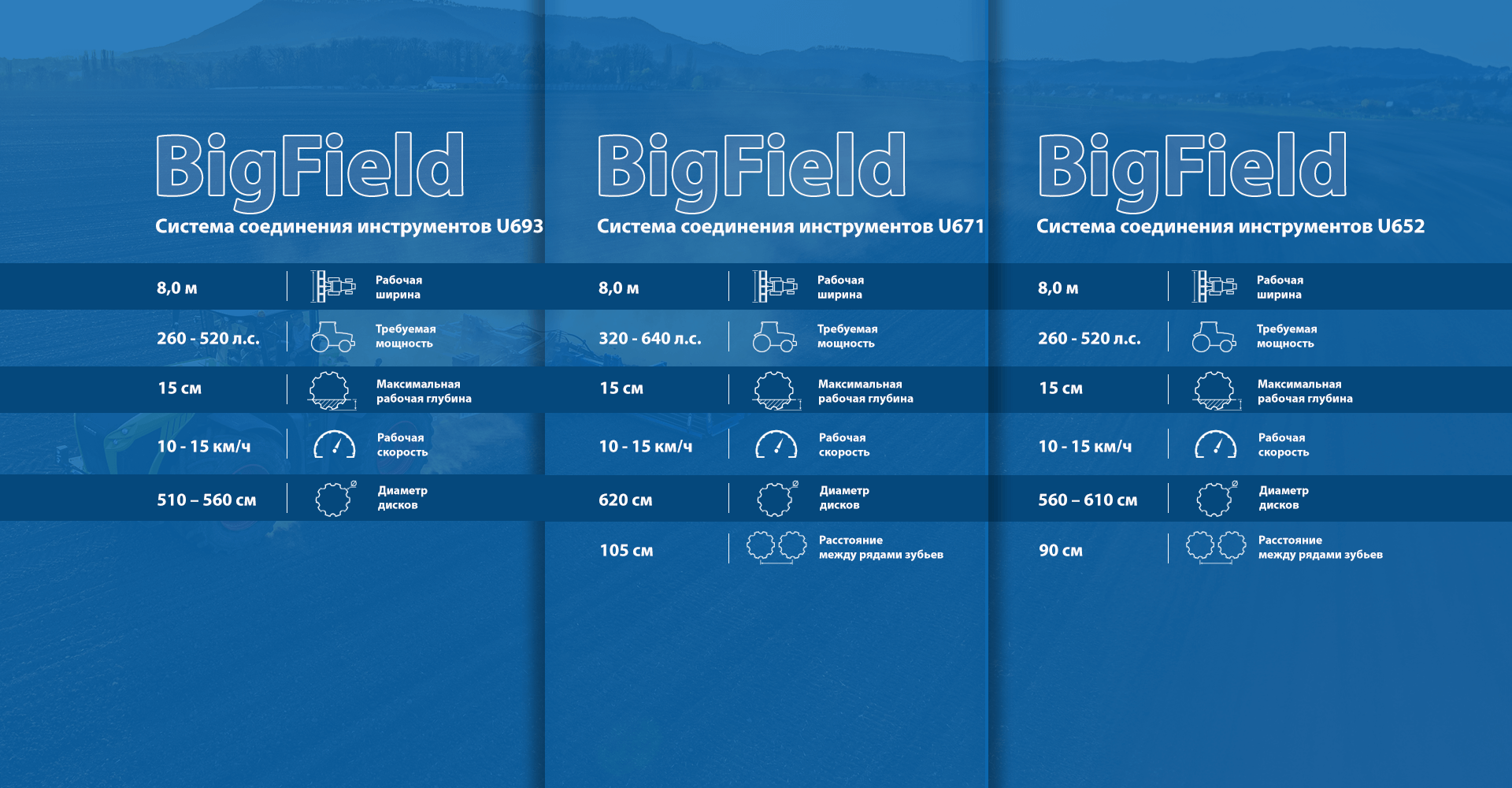

Машина BigField состоит из шасси с системой соединения инструментов и двух навесных машин шириной 4,0 м. Устройство BigField оснащено двумя гидравлическими подвесками, позволяющими использовать его с различными сельскохозяйственными машинами:

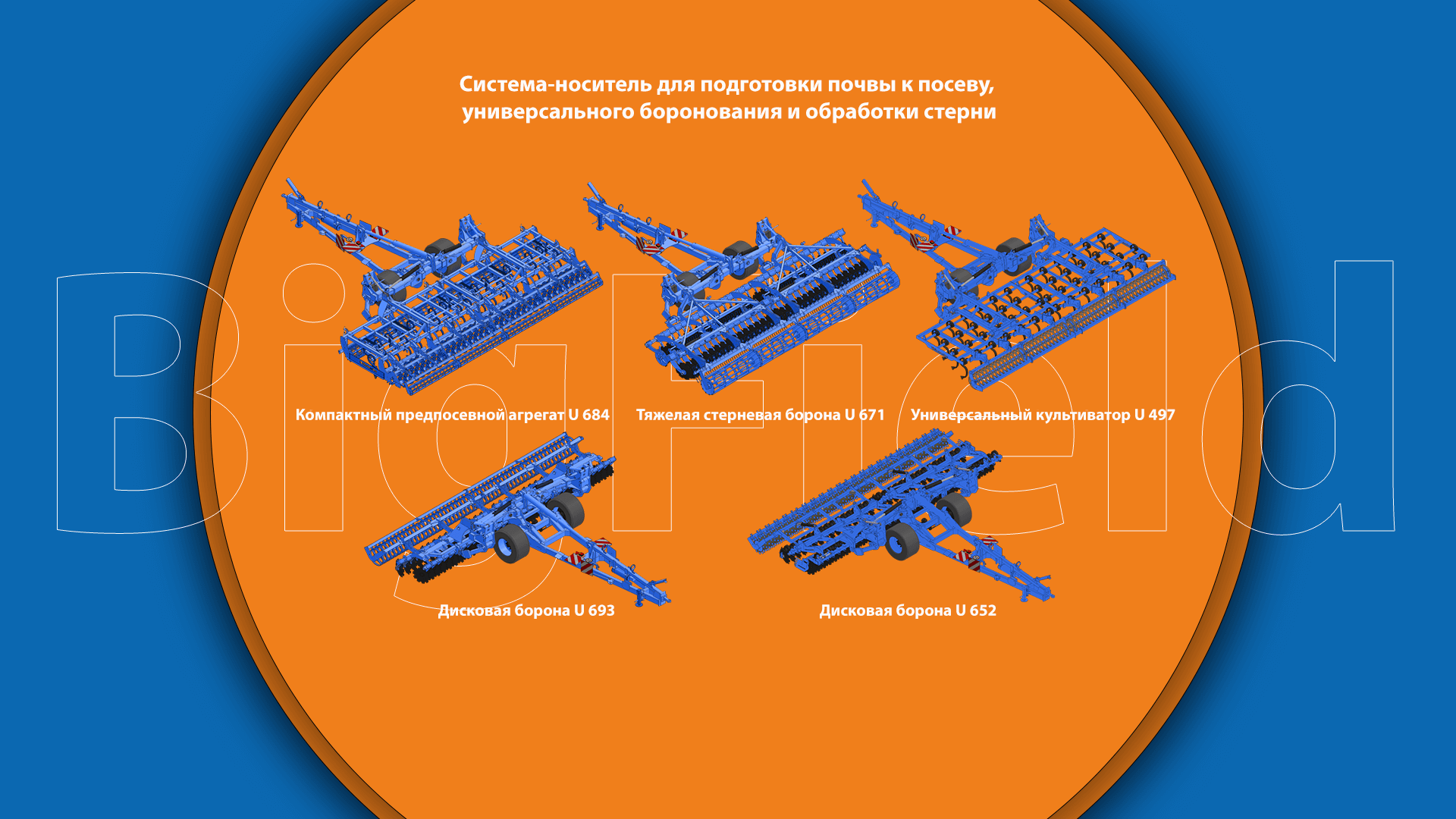

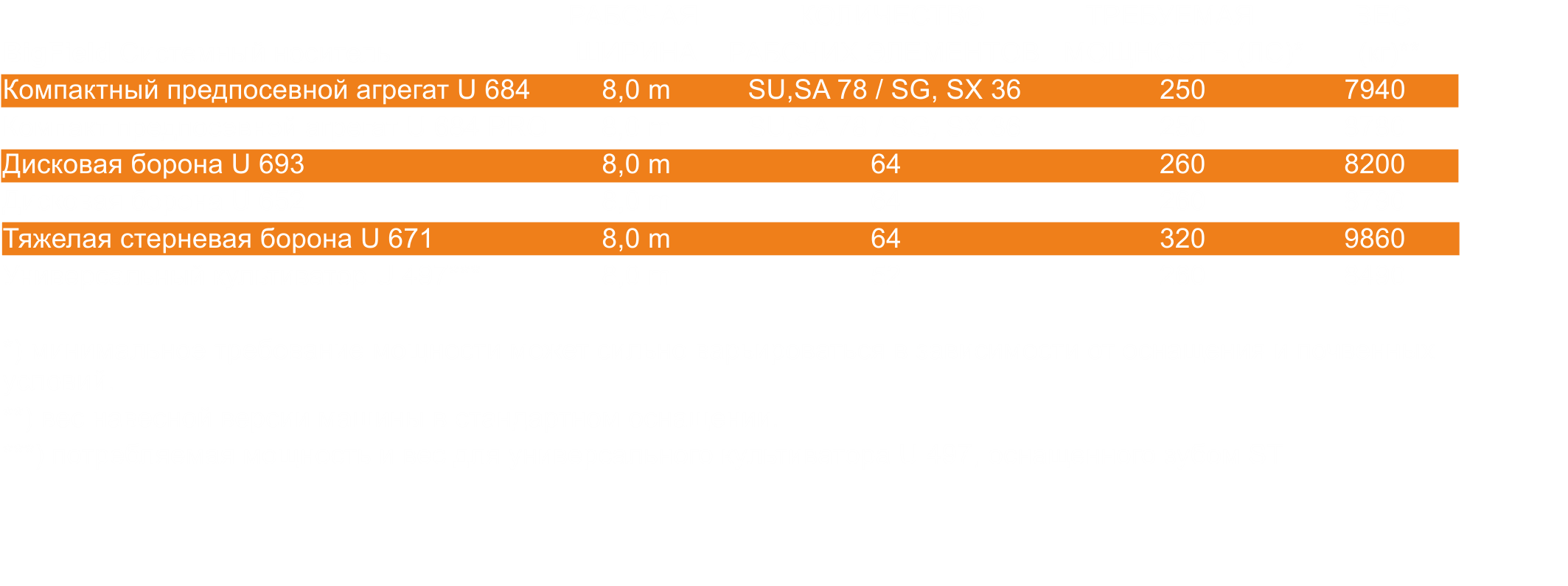

- Компактным почвообрабатывающим агрегатом U 684
- Дисковой бороной U 652
- Универсальным культиватором U 497
- Дисковым агрегатом U 693
- Тяжелой дисковой бороной U 671











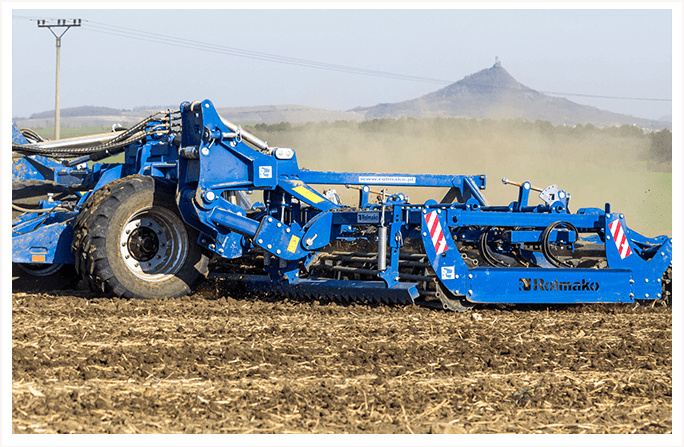

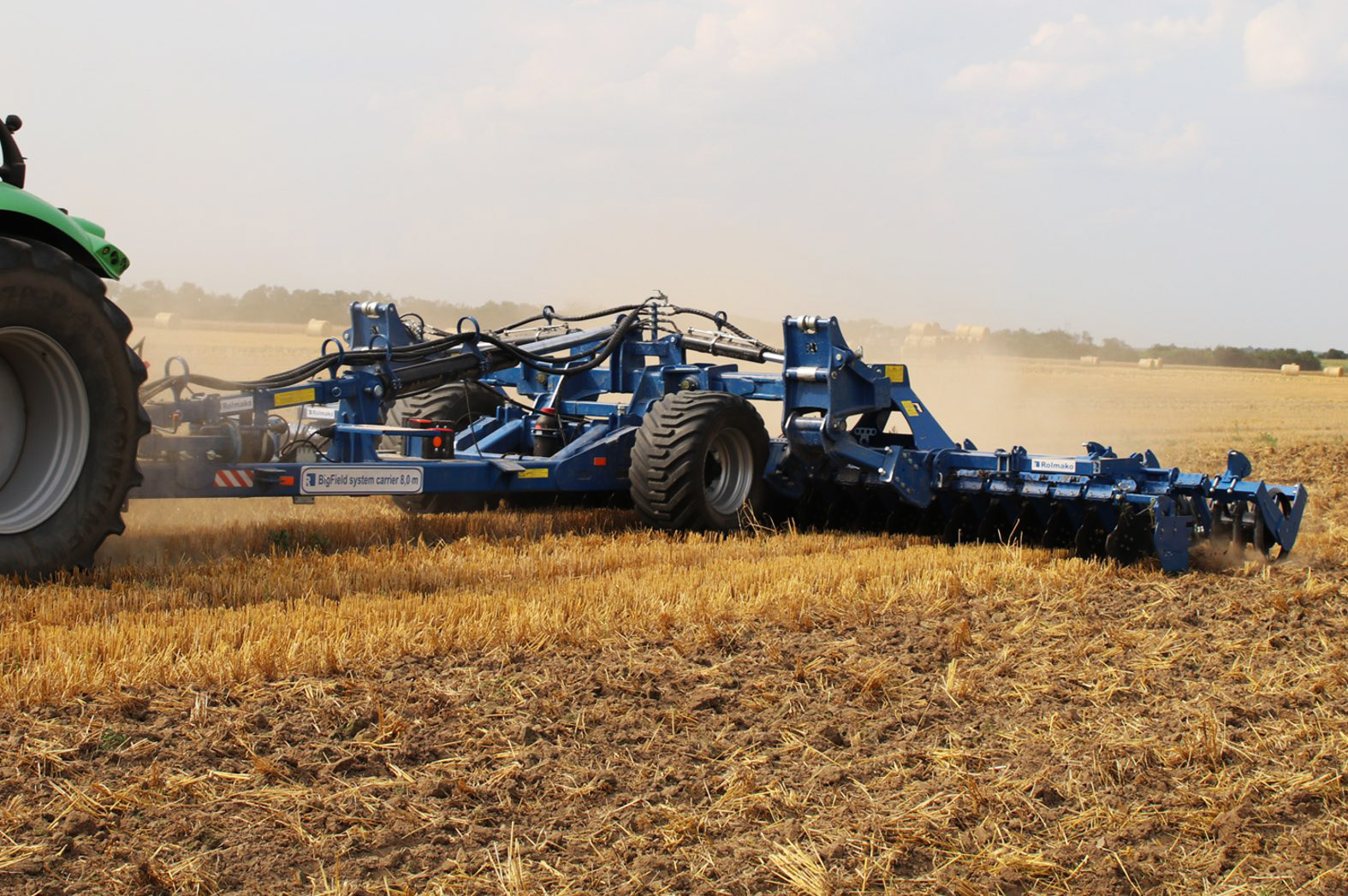

Большая рабочая ширина, большая эффективность работы

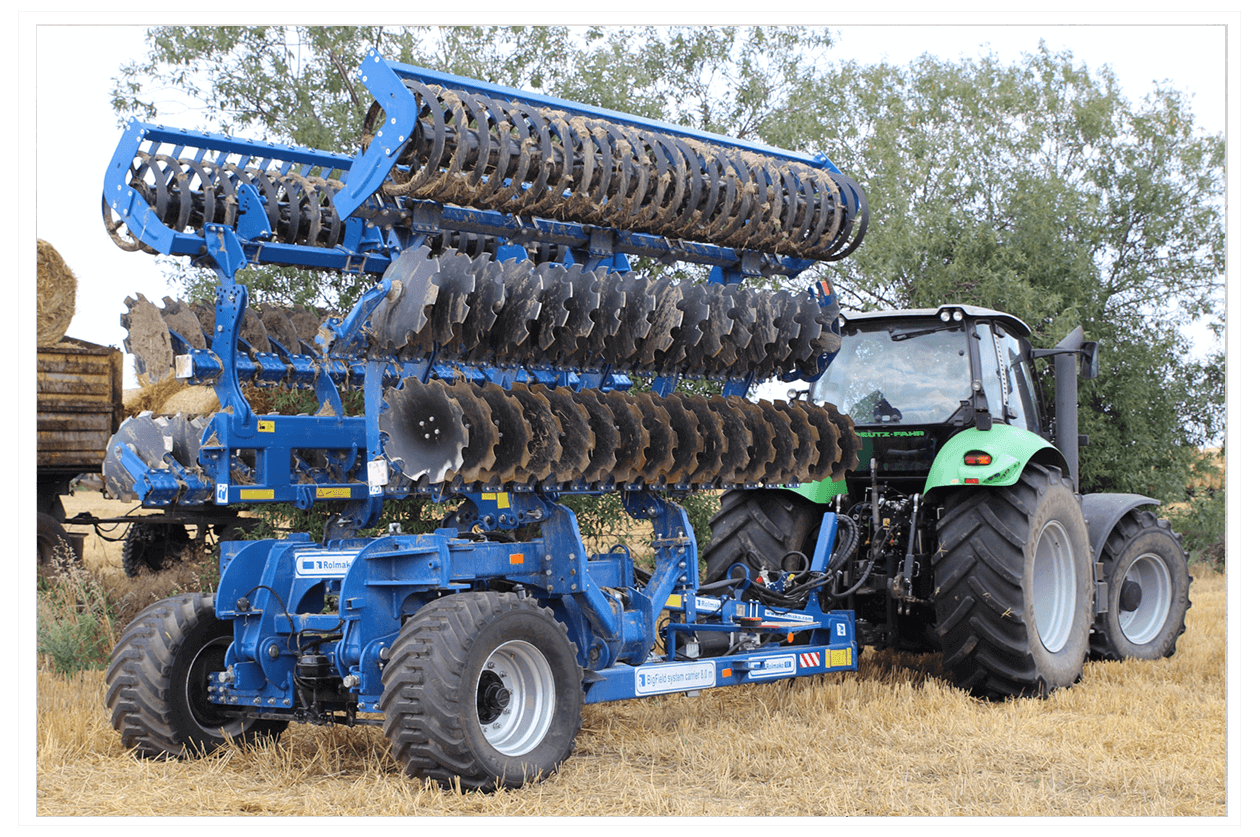

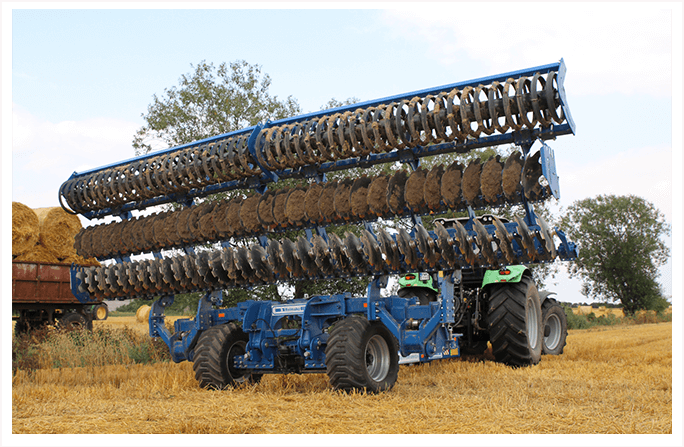

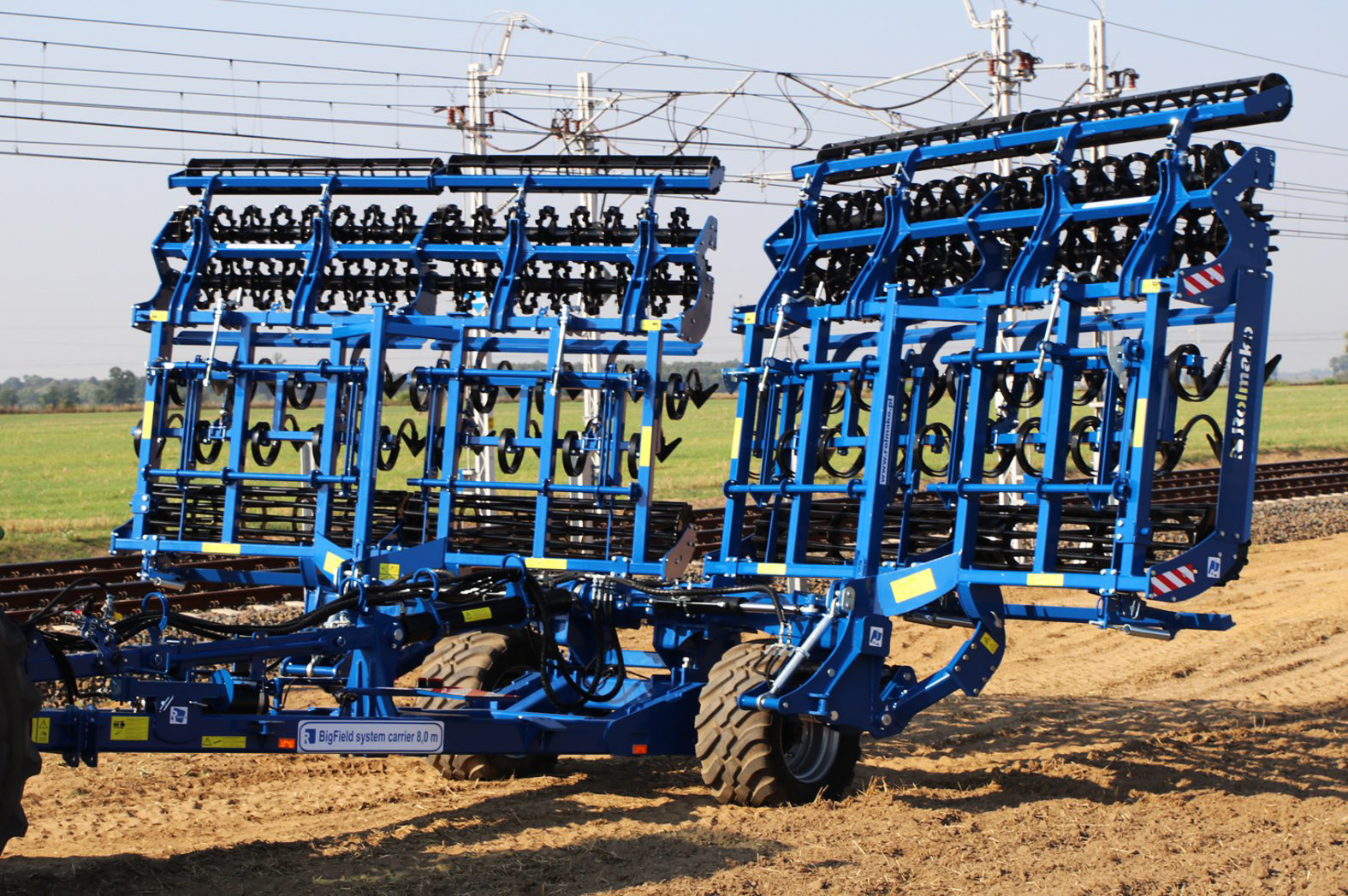

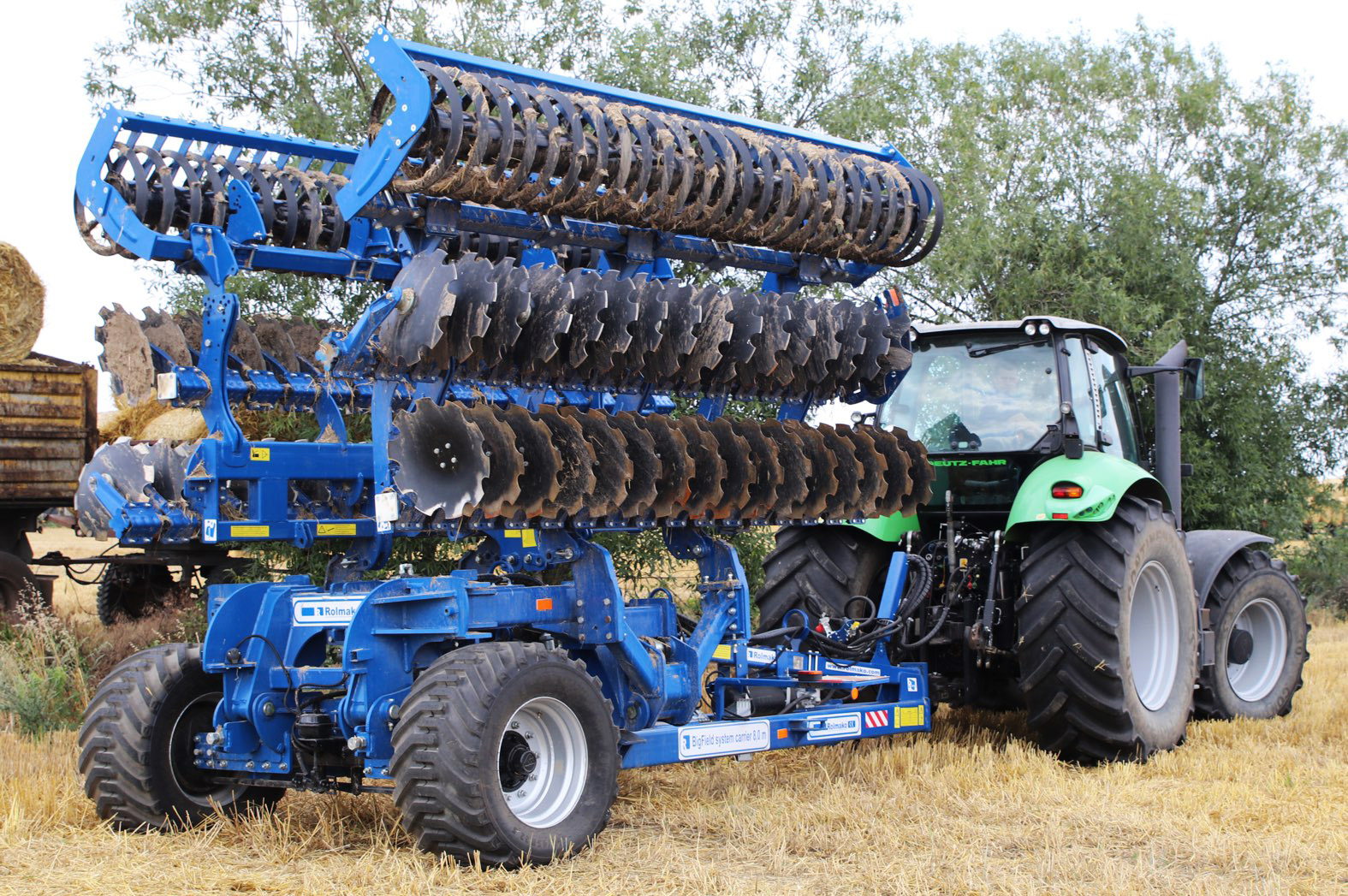

На одном и том же носителе инструментов можно установить на трехточечное крепление две дисковые бороны или культиваторы. Это многократное использование одной несущей системы экономит деньги, двойная/тройная инвестиция в стоимость шасси, тормозной системы и гидравлического складывающего устройства исключена. В экстремально тяжелых условиях можно поднять шасси так, чтобы использовать всю его массу и утяжелить рабочие элементы подключенных машин, обеспечивая прижим к обрабатываемой почве. Во время транспортировки между полями устройство гидравлически складывает боковые секции машин. Ширина транспортировки составляет всего 3,0 м, что обеспечивает плавное и безопасное движение. Транспортная система имеет рамную конструкцию и крепится на нижний петлевой или шаровой сцеп.

Budowa maszyn



1. Сцепное устройство

Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором через ушко дышла Scharmüller на транспортном зацепе (по желанию шаровой зацеп).

2. Светодиодное транспортное
освещение

Светодиодное освещение в положении на время работы в поле.

3. Радиальные шины

Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5, конструкция радиальной шины обеспечивает большую прочность.

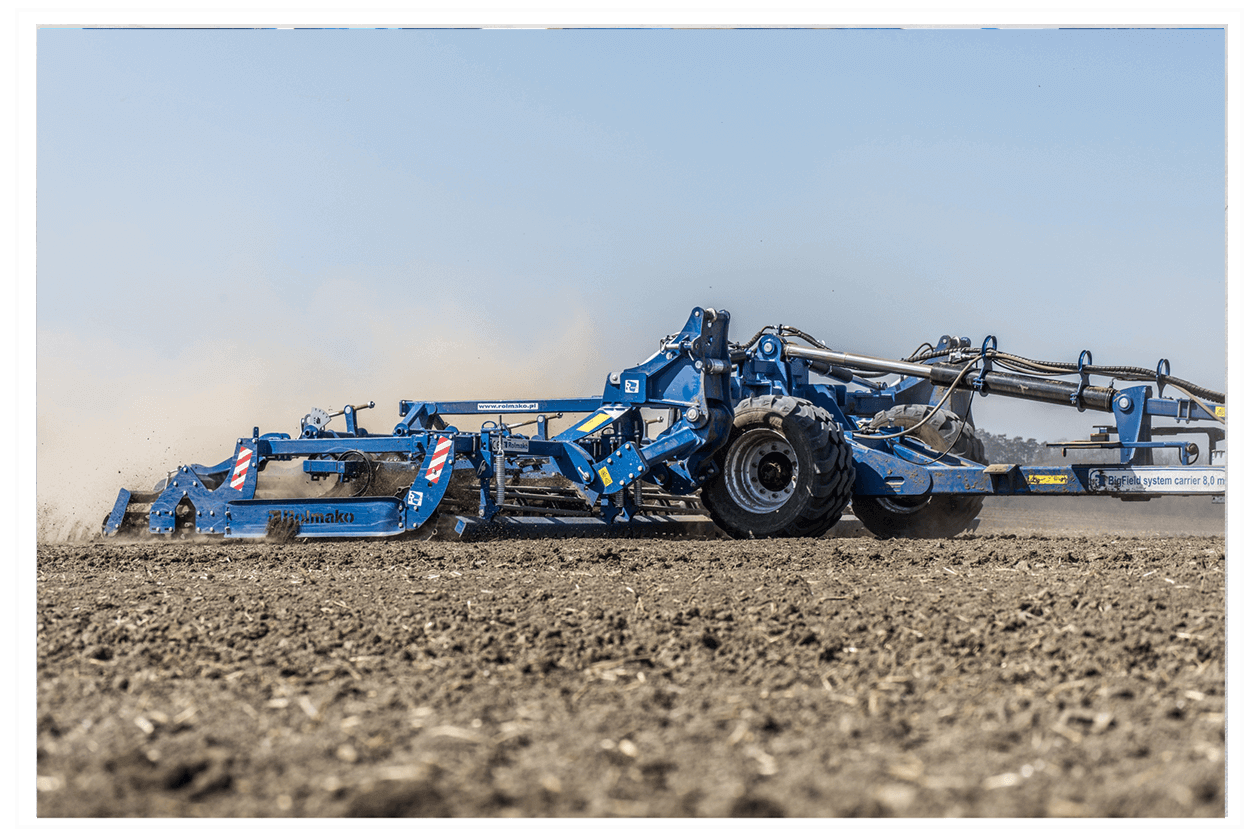

4. Массивный центральный поршень

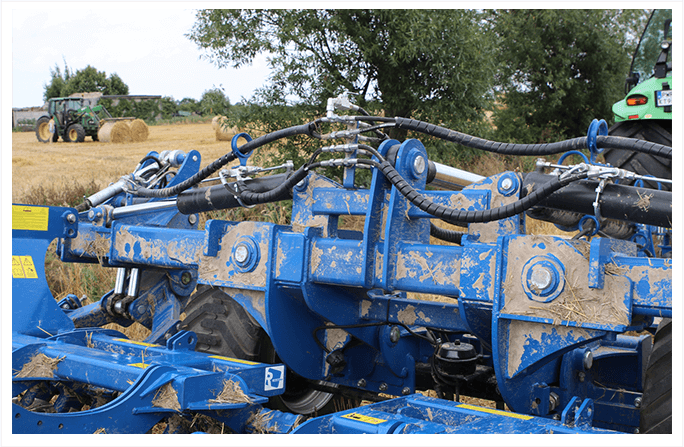

Во время работы при развороте позволяет быстро поднять обе агрегированные машины вверх, также является важнейшим элементом гидравлической системы при складывании и раскладывании машины.

5. Трехточечная система подвески

Три точки подвески вспомогательных машин предназначены для сцепления с машинами, совместимыми с третьей категорией сцепного устройства трактора. Массивная система подвески без проблем поднимет любую почвообрабатывающую машину шириной 4,0 м.

6. Гидравлический аккумулятор

Гидравлический аккумулятор позволяет лучше приспособить агрегированные машины к рельефу местности, при встрече с крупным препятствием вся почвообрабатывающая машина может подняться вверх, защищая устройство от повреждений.

7. Два варианта тормоза

В машине установлен пневматический или гидравлический тормоз.

8. Весь спектр машин

Система соединения инструментов BigField подготовлен для сцепления с дисковыми боронами и почвообрабатывающими агрегатами из ассортимента Rolmako.

9. Качественная сталь

Получение качественного конечного продукта возможно только при использовании сортовой стали в производстве, поэтому при производстве рамы сельскохозяйственных машин мы используем сортовую шведскую мелкозернистую сталь S500MC и S700MC. Применение качественных металлургических изделий делает нашу продукцию высокопрочными сельскохозяйственными устройствами, способными работать на высоких рабочих скоростях с высокой производительностью площадей.









Оснащение


  • Дисковая борона U 652
  • Тяжёлая стерневая борона U 671
  • Универсальный культиватор U 497
  • Компактный почвообрабатывающий агрегат U 684
  • Компактный почвообрабатывающий агрегат U 684 PRO
  • Дисковый агрегат U 693


Оснащение
Стандартное
  • Диск OFAS зубчатый диаметром 560 мм, резиновый амортизатор LongLife 40 мм x 180 мм, необслуживаемые ступицы AgriHub, расстояние между рядами дисков 90 см, гидравлическая регулировка глубины работы, трубный вал Ø500 мм. Дисковая борона U 652 шириной 5,0 м и 6,0 м стандартно оснащена пневматическим тормозом. По желанию клиента устанавливается гладкий диск или с мелкими зубьями.
Оснащение
Опциональное
  • Необслуживаемая ступица SKF
  • Балка с пружинной скребницей
  • Балка с пальцевой скребницей
  • Амортизатор 3D с пружиной
    35 мм x 35 мм
  • Диск ALFA 560 мм x 5 мм
  • Диск 610 мм x 6 мм
    + усиленная стойка
  • Усиленный гидравлический
    волок Crossboard
  • Ножевой вал ProCut
    (гидравлическая регулировка)
  • Пневматический тормоз
    (4,0 м HP и 4,5 м HP)
  • Гидравлический тормоз
    (4,0 м HP и 4,5 м HP)
  • Опорные колеса 400/60-15.5
    для прицепной версии
  • Боковые нивелирующие пластины
  • Сеялка для промежуточных культур Delimbe
  • Сеялка для промежуточных культур APV
  • Передние светоотражающие таблички
    (навесные машины)
  • Передняя балка с светодиодным освещением
    (прицепные машины)
  • Задняя балка с светодиодным освещением
  • Подшипниковые узлы вала, не требующие обслуживания
Прикатывающие катки
Опционально
  • Струнный каток с прямыми планками Ø460 мм
  • Струнный каток с зубчатыми планками Ø460 мм
  • Зубчатый каток Packer Ø460/550 мм
  • Трубчато-кольцевой вал Ø450 мм
  • Каток Crosskill Ø400/500 мм
  • Кольцевой каток Ø500/600 мм
  • Пружинный каток Ø470/550 мм
  • Резиновый каток Ø500 мм
  • Шинный каток Ø600 мм
  • Каток с стальными кольцами 48-52 HRC Ø600 мм
  • Каток T-ring Ø500/600 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION Ø500 мм




Оснащение
Стандартное
  • Передний волок, передний каток с прямыми рейками Ø450 мм, базовая версия с четырьмя рядами зубьев (на выбор зуб SU и SA) или двумя рядами зубьев (на выбор зуб SG или SX), боковые щиты, задний трубчатый каток Ø450 мм, подшипниковые узлы катка ARMOR, задний волок. Гидравлическая трехточечная подвеска позволяет соединить две культивирующих машины шириной 4,0 м. Транспортная система оснащена высоконагруженными колесами 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором с помощью дышла Scharmüller на транспортной сцепке (опционально шаровой сцепке).
Оснащение
Опциональное
  • Передний трубчатый вал Ø450 мм
  • Дополнительное усиление зуба SA
  • Струнный вал Finisher Ø270 мм
  • Задний волок за валом
  • Волок перед валом (касается зубьев SG и SX)
  • Гидравлический тормоз
  • Опорные колеса 400/60-15.5
  • Передняя балка с светодиодным освещением
  • Задняя балка с светодиодным освещением
  • Рамка номерного знака с подсветкой
  • Шаровая сцепка Scharmüller
Уплотнительные валы
Опциональные
  • Машина доступна исключительно в конфигурации с задним двойным валом Crosskill Ø400 мм




Оснащение
Стандартное
  • Зубчатый диск диаметром 510 мм из бористой стали 45-48 HRC, конические подшипники дисков ZVL PREMIUM (смазка каждые 150 га для машины шириной 3,0 м), резиновый амортизатор 40 мм x 180 мм и трубчатый вал Ø500 мм, подшипниковые узлы вала ARMOR. По желанию клиента устанавливается гладкий диск или диск с мелкими зубьями. В стандартной комплектации машина оснащена опцией удаления валов от дисков на 150 мм, подготовкой для расширения гидравлической регулировки глубины и подготовкой для расширения за счет волока Crossboard. Гидравлическая трёхточечная подвеска позволяет соединить две сельскохозяйственные машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с сельскохозяйственным трактором прицепным устройством Scharmüller на транспортной сцепке (опционально шаровой сцепкой).
Оснащение
Опциональное
  • Диски диаметром 560 мм (бористая сталь 45-48 HRC)
  • Диски OFAS Италия (твердость 48-52 HRC) диаметр 510 мм
  • Диски OFAS Италия (твердость 48-52 HRC) диаметр 560 мм
  • Диск ALFA 560 мм x 5 мм
  • Конические подшипники SKF
  • Необслуживаемая ступица AgriHub
  • Необслуживаемая ступица SKF
  • Гидравлическая регулировка глубины работы
  • Крепление амортизатора резинового на 6 болтов класса 10.9
  • Боковые нивелирущие пластины
  • Гидравлический тормоз
  • Опорные колеса 400/60-15.5
  • Передняя балка с светодиодным освещением
  • Задняя балка с светодиодным освещением
  • Рамка номерного знака с подсветкой
  • Шаровая сцепка Scharmüller
Прикатывающие катки
Опциональное
  • Струнный каток с прямыми планками Ø460 мм
  • Струнный каток с зубчатыми планками Ø460 мм
  • Зубчатый каток Packer Ø460/550 мм
  • Трубчато-кольцевой вал Ø450 мм
  • Каток Crosskill Ø400/500 мм
  • Кольцевой каток Ø500/600 мм
  • Пружинный каток Ø470/550 мм
  • Резиновый каток Ø500 мм
  • Шинный каток Ø600 мм mm
  • Каток с стальными кольцами 48-52 HRC Ø600 мм
  • Спиральный вал Ø455 мм
  • Вал шиново-транспортный Ø600 мм
  • Каток T-ring Ø500/600 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION Ø500 мм




Оснащение
Стандартное
  • Диск OFAS зубчатый диаметром 560 мм, амортизатор резиновый LongLife Ø40 мм x 180 мм, необслуживаемые ступицы AgriHub, расстояние между рядами дисков 90 см, гидравлическая регулировка глубины работы, трубчатый вал Ø500 мм, подшипниковые узлы вала ARMOR. Гидравлическая трехточечная подвеска, позволяющая соединить две почвообрабатывающие машины шириной 4,0 м. Транспортная система оснащена колесами с большой грузоподъемностью 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField сцепляется с трактором через дышло Scharmüller на транспортном сцепном устройстве (опционально шаровой сцеп).
Оснащение
Опциональное
  • 3D амортизатор с пружиной 35 мм x 35 мм
  • Диск ALFA 560 мм x 5 мм
  • Диск 610 мм x 6 мм
  • Необслуживаемая ступица SKF
  • Belka ze zgrzebłem palcowym
  • Боковые нивелирующие пластины
  • Гидравлический тормоз
  • Опорные колеса 400/60-15.5
  • Передняя балка с светодиодным освещением
  • Задняя балка с светодиодным освещением
  • Рамка номерного знака с подсветкой
  • Шаровая сцепка Scharmüller
Прикатывающие катки
Опциональное
  • Струнный каток с прямыми планками Ø460 мм
  • Струнный каток с зубчатыми планками Ø460 мм
  • Зубчатый каток Packer Ø460/550 мм
  • Трубчато-кольцевой вал Ø450 мм
  • Каток Crosskill Ø400/500 мм
  • Кольцевой каток Ø500/600 мм
  • Пружинный каток Ø470/550 мм
  • Резиновый каток Ø500 мм
  • Шинный каток Ø600 мм
  • Каток с стальными кольцами 48-52 HRC Ø600 мм
  • Каток T-ring Ø500/600 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION Ø500 мм




Оснащение
Стандартное
  • Диски OFAS 620мм x 6мм, резиновый амортизатор LongLife Ø50мм x 210мм, необслуживаемые подшипники FKL, расстояние между рядами дисков 105 см, трубчатый вал Ø500мм, подшипниковые узлы вала ARMOR. Гидравлическая трёхточечная навеска, позволяющая соединять две почвообрабатывающие машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField соединяется с сельскохозяйственным трактором с помощью петли дышла Scharmüller на транспортном сцепном устройстве (по желанию — шаровый сцеп).
Оснащение
Опциональное
  • Гидравлическая регулировка глубины
  • Балка с пальцевой скребницей
  • Выравнивающие диски с амортизатором
  • Гидравлический тормоз
  • Опорные колеса 400/60-15.5
  • Передняя балка с светодиодным освещением
  • Задняя балка с светодиодным освещением
  • Рамка номерного знака с подсветкой
  • Шаровая сцепка Scharmüller
Прикатывающие катки
Опциональное
  • Зубчатый вал Packer Ø550/650 мм
  • Вал Crosskill Ø500 мм
  • Кольцевой каток Ø500/600 мм
  • Пружинный вал Ø550 мм
  • Резиновый вал Ø500/700 мм
  • Шинный каток Ø600 мм mm
  • Каток с стальными кольцами 48-52 HRC Ø600 мм
  • Каток T-ring Ø500/600 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый вал Ø400 мм плюс струнный Ø400 мм
  • Тандем трубчатый Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION Ø500 мм




Оснащение
Стандартное
  • Четыре ряда SS-зубьев с сошником (пружина 45x12) для предпосевных работ или универсальный зуб SW / ST (пружина 70x12 мм / 90x13 мм) для предпосевных и поверхностных обработок. Зуб SW / ST заканчивается предпосевным сошником, опционально гусинной лапкой для поверхностных обработок. Задний трубчатый каток Ø500мм, подшипниковые узлы катка ARMOR. Гидравлическая трехточечная система навески позволяет соединить две машины шириной 4,0 м. Транспортная система оснащена колесами высокой грузоподъемности 560/45R22,5 и пневматическим тормозом. Система соединения инструментов BigField соединяется с сельскохозяйственным трактором с помощью петли дышла Scharmüller на транспортном сцепном устройстве (по желанию — шаровый сцеп).
Оснащение
Опциональное
  • Гидравлическая регулировка глубины
  • Передний механи́ческий волок
  • Усиление зуба SW
  • Усиление зуба ST
  • Гусиная лапка к SW зубу 180 мм
  • Гусиная лапка к ST зубу 280 мм
  • Гидравлический тормоз
  • Опорные колеса 400/60-15.5
  • Передняя балка с светодиодным освещением
  • Задняя балка с светодиодным освещением
  • Рамка номерного знака с подсветкой
  • Шаровая сцепка Scharmüller
Прикатывающие катки
Опциональное
  • Струнный каток с прямыми планками Ø460 мм
  • Струнный каток с зубчатыми планками Ø460 мм
  • Зубчатый каток Packer Ø460 мм
  • Трубчато-кольцевой вал Ø450 мм
  • Каток Crosskill Ø400/500 мм
  • Кольцевой каток Ø500 мм
  • Пружинный вал Ø470 мм
  • Резиновый каток Ø500 мм
  • Спиральный вал Ø455 мм
  • Вал T-ring Ø500 мм
  • Каток U-ring Ø540 мм
  • Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
  • Тандем U-ring Ø540 мм
  • Призматический каток ORION Ø500 мм
