Компактная дисковая борона U 693 подходит для мелкого и интенсивного смешивания почвы на стерне. Легко справляется с большими объемами соломы. Широкий спектр применения машины включает в себя обработку кукурузной соломы, ликвидацию лугов и залежей, подготовку почвы к посеву и смешивание навоза с почвой.
Одна машина,
много задач
Наиболее совершенная
дисковая борона

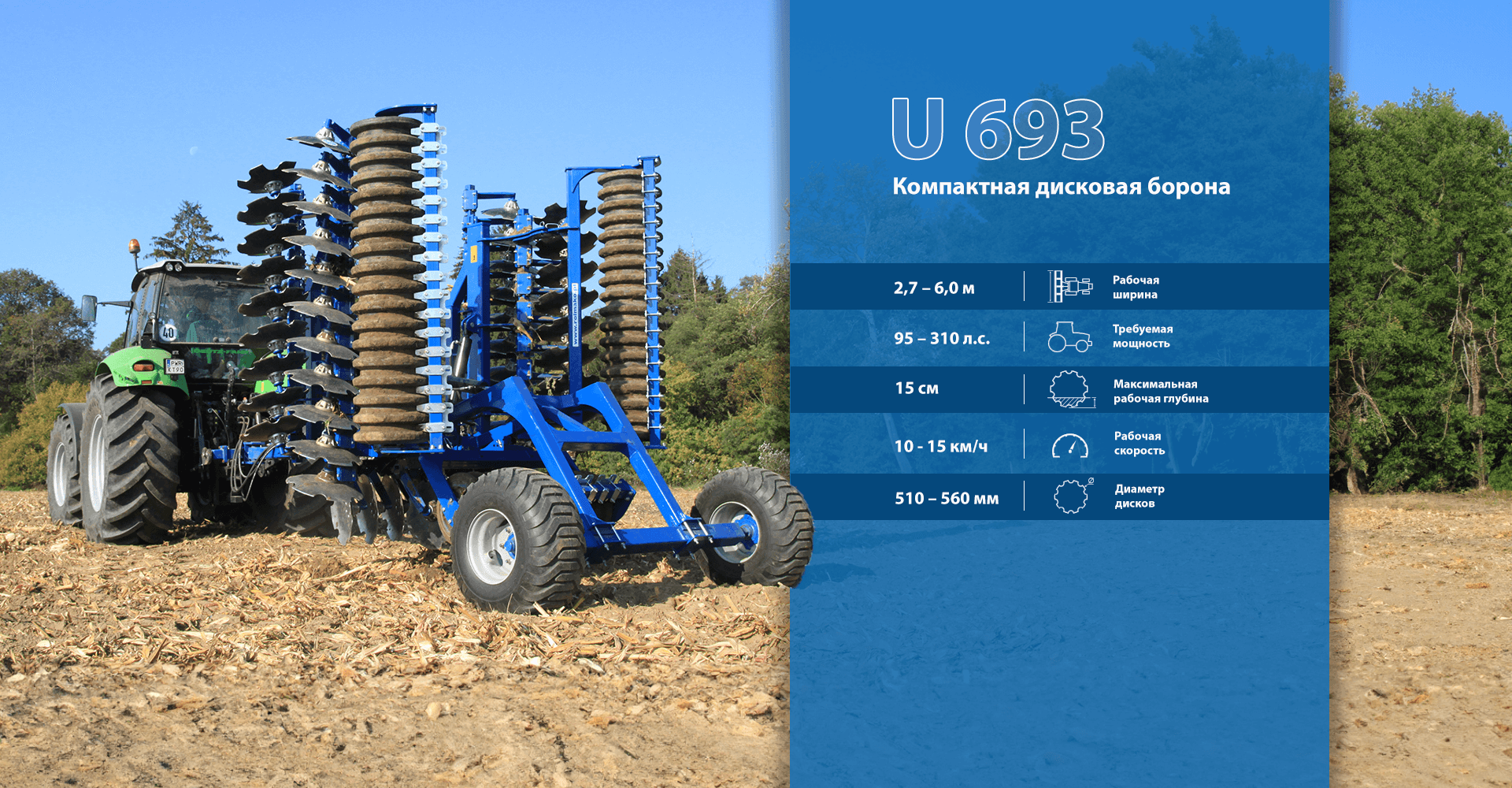

Широкая программа дисковых борон Rolmako U 693 включает машины с жесткой и гидравлически складывающейся рамой в навесной или прицепной версии с рабочими ширинами от 2,7 м до 6 м. Многочисленные возможности оснащения гибко адаптируют бороны к требованиям и условиям в месте их работы. Огромное количество доступных конфигураций делает машину полезной в малых, средних и крупных хозяйствах, а также в сервисных компаниях.
Универсальная машина для обработки почвы

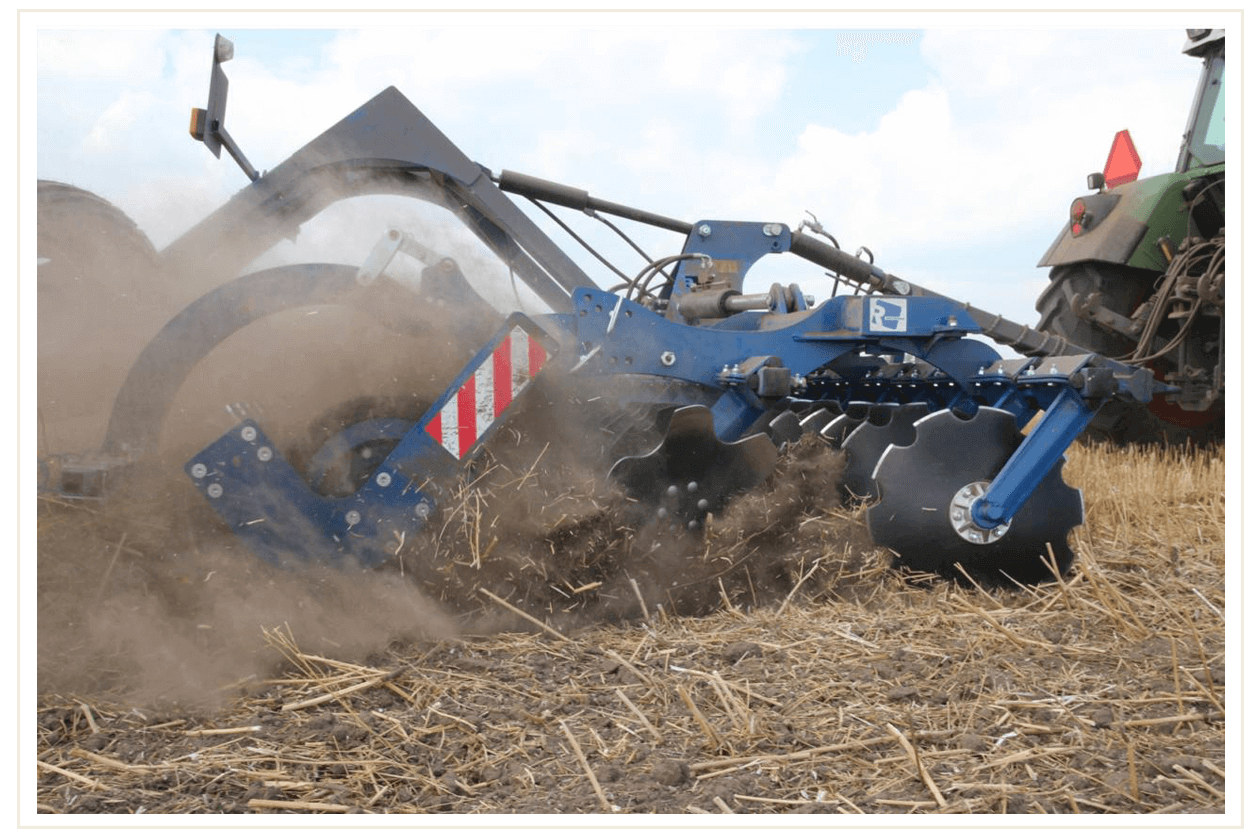

Компактная дисковая борона Rolmako U 693 – специалист в интенсивной, поверхностной обработке почвы. Подшипниковые узлы отдельных дисков на эластичных резиновых амортизирующих элементах позволяют оптимально адаптироваться к почве. Работа агрегатом Rolmako на высокой скорости оставляет ровную поверхность поля с очень хорошим перемешиванием пожнивных остатков по всей ширине машины. Почва идеально подготовлена для упрощенной технологии посева – отсутствуют следы неровностей на поверхности поля после последующих проходов.
Конструкция машины
1. Задняя балка с светодиодным освещением
При желании балку со светодиодным освещением можно оснастить рамкой номерного знака с подсветкой для машин, которые будут зарегистрированы в транспортном управлении.
2. Сцепка дышла
В стандартной комплектации машина оснащена сцепной балкой. Дополнительные способы сцепления включают сцепное ухо или шаровой сцепной механизм K80.

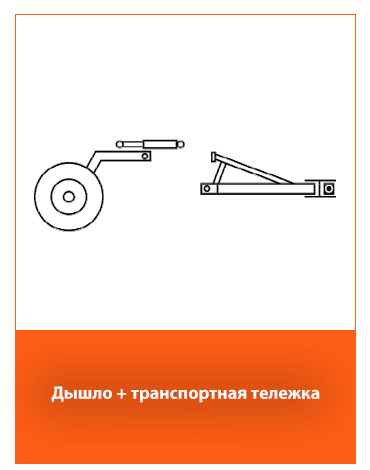

3. Гидравлический дышло
Развороты на почвообрабатывающих валах возможны благодаря гидравлической регулировке дышла. Опция очень полезна на полях небольшой площади, где это значительно влияет на время работы. Быстрый разворот позволяет добиться максимальной производительности (возможно только для выбранных валов из ассортимента).
4. Транспортная тележка в различных вариантах
Стандартная транспортная тележка, опционально доступная в версиях LONG и LONG SMART, позволяет лучше переносить центр тяжести в направлении трактора, что приводит к более эффективной обработке почвы.
5. Два варианта тормоза
Сельскохозяйственные машины и их комбинации превышают общую массу 3500 кг. Для движения по дорогам общего пользования они должны быть оснащены пневматическим или гидравлическим тормозом. В случае машин, превышающих указанную массу и не оснащенных тормозом, запрещяется движение по дорогам общего пользования.
6. Волок Crossboard
Передний волок Crossboard как опция может быть составной частью прицепных дисковых борон. Он используется для разбивания комьев земли и выравнивания поля перед работой дисковых элементов.
7. Рабочие элементы
Стандартный диск бороны с агрессивным зубом 510 мм, опционально 560 мм. Основная толщина 4 мм, опционально 5 мм или 6 мм. Также доступны другие формы дисков (гладкий, с мелким зубом, диск ALFA).
8. Подшипник рабочих дисков
Ступица диска требующая обслуживания или не требующая обслуживания, смазана и герметизирована на весь срок эксплуатации
9. Резиновые амортизаторы
Резиновые пружинные элементы позволяют оптимально адаптировать вогнутые диски к контурам обрабатываемой почвы. Таким образом обеспечивается защита рамы дисковой бороны и абсолютная безобслуживаемость защиты от перегрузок с сохранением заданной рабочей глубины.
10. Боковые экраны
Использование боковых экранов для нивелирования позволяет сохранять нарезанную и смешанную солому внутри агрегата, не допуская образования холмов и колей во время следующих проходов.
Прикатывающие катки
Для хорошей обработки почвы необходим правильный выбор обрабатывающего катка. Выбор зависит от типа почвы и желаемого результата. Каждый вариант катка предназначен для специфических рабочих условий.
12. Установка глубины работы
Механическая регулировка глубины работы, опционально доступна быстрая и удобная гидравлическая регулировка вала
13. Прочная увеличенная рама машины
Прочная конструкция рамы является важнейшим элементом почвообрабатывающей машины. Количество стали, используемой при строительстве машины, делает эти инструменты массивными, что позволяет использовать большие мощности современных сельскохозяйственных тракторов и обеспечивает долгие годы эксплуатации в хозяйстве.
14. Качественная сталь
Получение качественного конечного изделия возможно только при использовании качественных металлопрокатных изделий, поэтому при производстве рамы почвообрабатывающей машины мы используем шведские мелкозернистые стали марки S500MC и S700MC.
Оснащение
Стандартное
- Зубчатый диск диаметром 510 мм из боровой стали 45-48 HRC, конические подшипники дисков ZVL PREMIUM (смазка каждые 150 га для машины шириной 3,0 м), резиновый амортизатор 40 мм x 180 мм и трубчатый вал Ø500 мм. По желанию клиента устанавливается гладкий диск или с мелкими зубьями.
Оснащение
Опциональное
- Диски диаметром 560 мм
- Конические подшипники SKF
- Необслуживаемая ступица AgriHub
- Необслуживаемая ступица SKF
- Балка с пружинной скребницей
- Рама heavy duty
- Сцепка к сеялке
- Гидравлическая регулировка глубины работы
- Передний волок Crossboard
- Амортизатор LongLife
- Передний ножевой каток ProCut
- Диск ALFA 560 мм x 5 мм
- Гидравлический механизм блокировки рычагов на время транспортировки
- Пневматический тормоз
- Гидравлический тормоз
- Гидравлический дышло
- Сеялка для промежуточных культур Delimbe
- Сеялка для промежуточных культур APV
- Боковые нивелирующие щитки

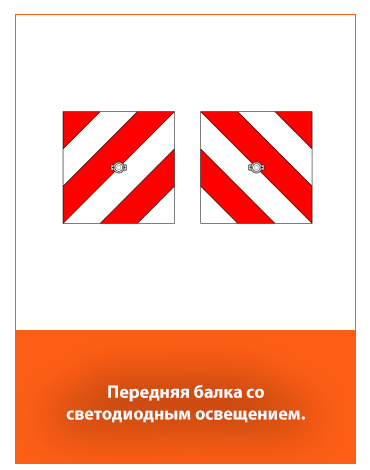

- Передняя балка с светодиодным освещением
- Задняя балка с светодиодным освещением
- Рамка номерного знака с подсветкой
- Необслуживаемые подшипниковые узлы вала
Прикатывающие катки
Опционально
- Струнный каток с прямыми планками Ø460 мм
- Струнный каток с зубчатыми планками Ø460 мм
- Зубчатый каток Packer Ø460/550 мм
- Трубчато-кольцевой вал Ø450 мм
- Каток Crosskill Ø400/500 мм
- Кольцевой каток Ø500/600 мм
- Пружинный каток Ø470/550 мм
- Резиновый каток Ø500 мм
- Шинный каток Ø600 мм
- Каток с стальными кольцами 48-52 HRC Ø600 мм
- Спиральный каток ø455 мм
- Колёсно-транспортный каток
ø600 мм - Каток T-ring Ø500/600 мм
- Каток U-ring Ø540 мм
- Тандем трубчатый каток Ø400 мм плюс струнный Ø400 мм
- Тандем U-ring Ø540 мм
- Призматический каток ORION
Ø500 мм
Наиболее популярные аксессуары
Сельскохозяйственные орудия

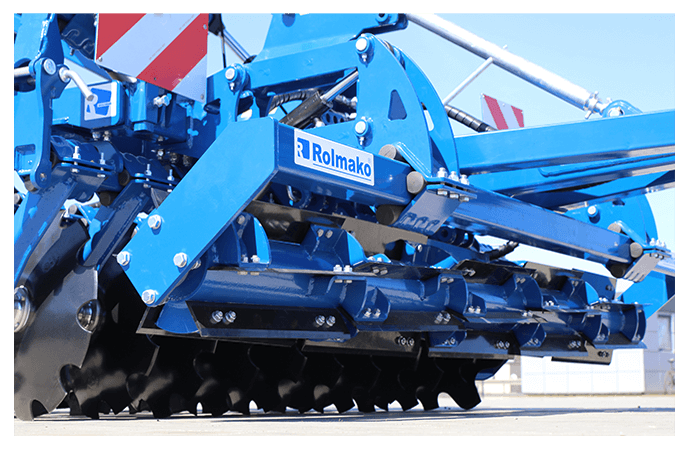

Ножевой каток
Ножевой вал, закрепленный спереди машины перед рабочим мульчирующим граблем бороны, используется для лучшего и интенсивного измельчения пожнивных остатков. Косое расположение ножей обеспечивает равномерное распределение силы резания и, как следствие, наилучший результат работы. Прочные необслуживаемые подшипники и ножи, изготовленные из бористой стали, — характерные особенности, обеспечивающие долгий срок службы. Закрытое ядро вала чрезвычайно устойчиво к камням и забиванию пожнивными остатками. Двусторонние ножи, заточенные с двух сторон, уменьшают затраты на износ вдвое.

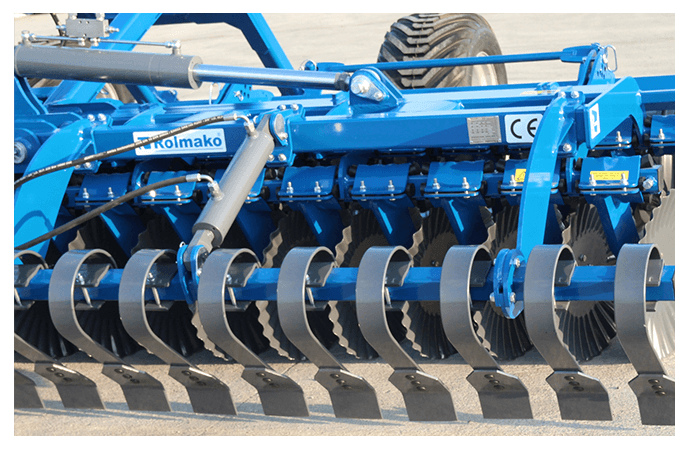

Волока Crossboard
Волока построена из закаленных пружин и изогнутых рабочих накладок. Благодаря использованию этого инструмента перед дисковой секцией комья разбиваются, а поле выравнивается. Волока создает оптимальную поверхность перед посевом. Волока успешно используется на каменистых полях, так как не вытаскивает камни на поверхность. Волока Crossboard доступна в нескольких вариантах, которые различаются размером пружины и шириной полоза. Для сложных условий можно установить опциональную стабилизирующую балку, соединяющую рабочие элементы в одно целое для еще лучших результатов выравнивания. Когда на поверхности поля образуется твердая корка, целесообразно использовать агрессивный полоз с зубьями DoubleKnife.

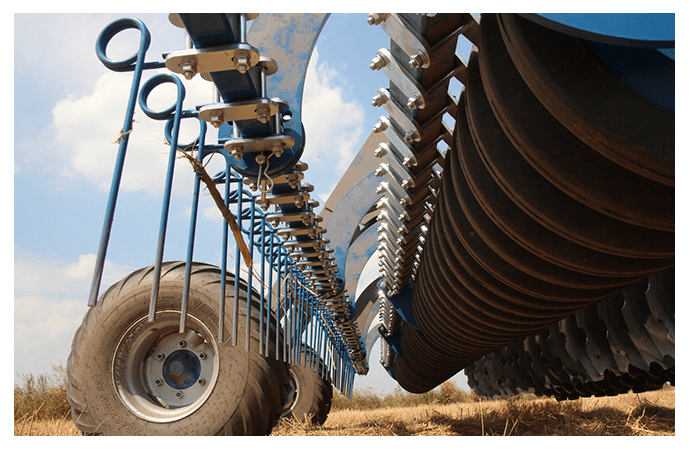

Пружинная скребница
Производитель дополнительно устанавливает за дисковой секцией балку с пружинной скребницей, которая распределяет солому по поверхности поля, не оставляя мест, где большое скопление соломы делает правильную обработку невозможной. Тщательное распределение соломы имеет большое значение, так как обеспечивает равные условия роста для последующих сельскохозяйственных культур по всей поверхности поля. Пружинная скребница является отличным вспомогательным инструментом для обработки, обеспечивая лучшие стартовые условия для высеваемых растений.

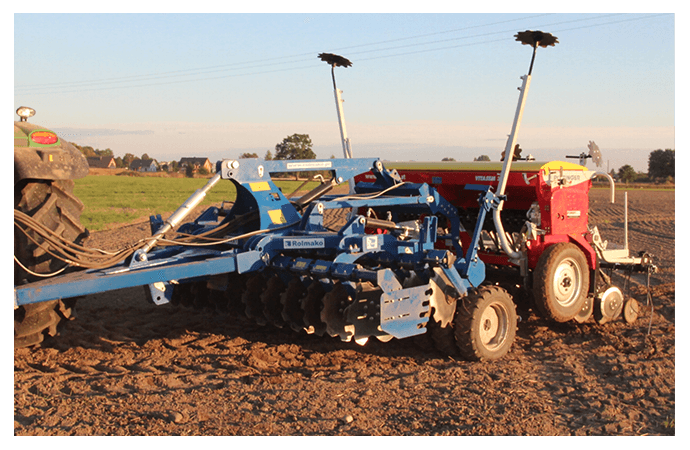

Сцепка к сеялке
Гидропак для агрегата, навешиваемого на трехточечную систему крепления трактора, позволяет агрегатировать с любой зерновой сеялкой. Эта версия сцепки для сеялки может быть установлена на машину шириной 2,7 м, 3,0 м, 3,5 м и 4,0 м в жесткой версии. Более крупные машины с гидравлическим складыванием могут сцепляться с сеялками только в прицепной версии, где на ходовой тележке может быть установлен гидравлический сцеп для сеялки. Сцеп для сеялки в прицепных машинах существует в двух версиях: опциональная тележка со сцепом для сеялки или машина с шино- транспортным валом, оборудованная гидропаком.

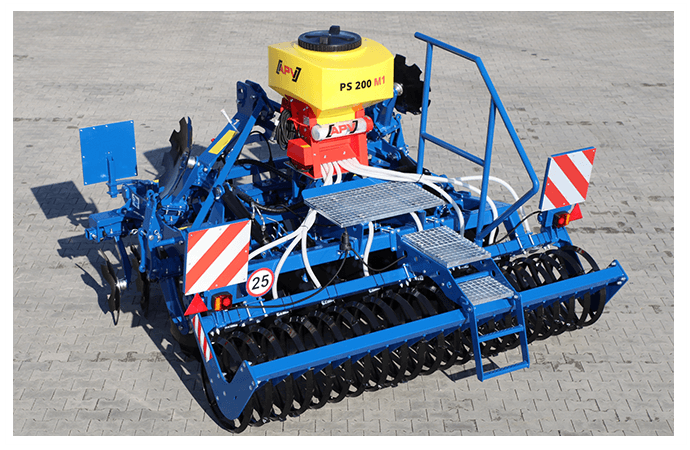

Сеялка APV
Наши культиваторы оснащены сеялками покровных культур в сотрудничестве со специалистами компании APV, которые предлагают широкий ассортимент сеялок для покровных культур и удобрений. Весь ассортимент продукции и доступные аксессуары можно найти на официальном сайте производителя (https://www.apv-polska.pl). Благодаря объединению рабочих этапов применения сеялок APV на культиваторах Rolmako уменьшаются ненужные проезды. Устройства APV обеспечивают возможность точного высева покровных культур и подсева даже в самых малых дозах.
Прикатывающие катки
Угнетание, уплотнение почвы, измельчение комков и выравнивание поверхности поля — это завершение обработки после работы рабочих инструментов сельскохозяйственных машин; эту задачу выполняет задний каток. Выбор подходящего доводочного катка оказывает большое влияние на весь рабочий процесс и характер использования сельскохозяйственной машины, поэтому в Rolmako мы предлагаем ассортимент доводочных катков, отличающихся формой, типом используемого материала, внешним диаметром, весом и, что самое важное, целевым назначением. Выбор катка зависит от типа почвы и от того, какого эффекта обработки мы хотим достичь. В Rolmako мы предоставляем профессиональные консультационные услуги при настройке сельскохозяйственных устройств, направленные на правильную адаптацию сельскохозяйственной машины к условиям, в которых она должна работать.
Основные характеристики

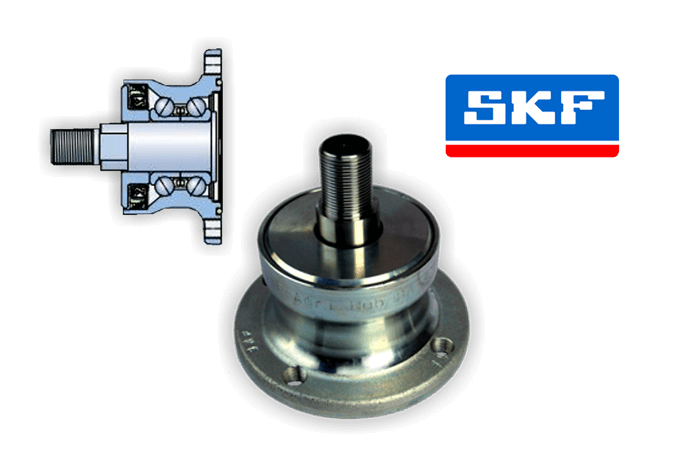

Самый долгий срок службы подшипника диска
Исключена необходимость технического обслуживания ступиц, что сокращает потребность в поддержке движения и позволяет экономить время. Стандартные ступицы могут быть заменены оригинальными безобслуживаемыми SKF, которые предлагают в три раза большую эксплуатационную долговечность по сравнению с другими решениями. Качество SKF улучшает надежность, повышает производительность и снижает затраты на рабочую силу. Эксплуатационная долговечность ступиц SKF достигает уровней многократно выше, чем у обычных подшипников, что можно достигнуть при относительно низких затратах на владение и эксплуатацию. Ступица, выполненная на 100% из подшипниковой стали, позволяет оптимизировать время работы машины без простоев и снижает расходы на обслуживание сельскохозяйственной техники.

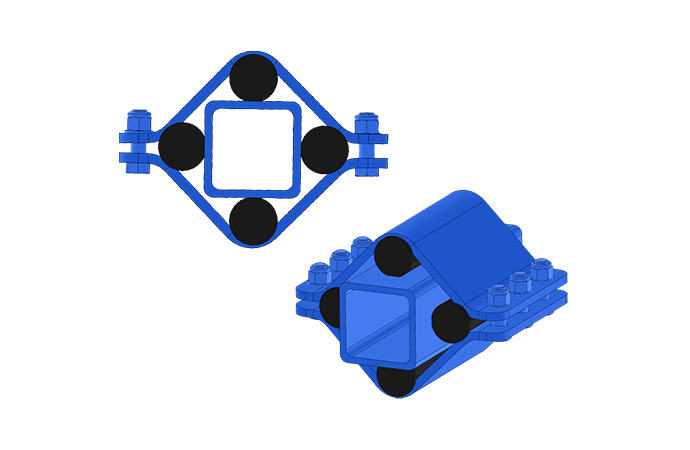

Безобслуживаемая защита от перегрузки
Каждый диск монтируется независимо к раме с использованием резинового амортизатора с сечением 40 мм x 180 мм, обеспечивающего постоянное поддержание рабочей глубины, агрессивное действие обработки почвы и защиту от повреждений. Резиновые пружинные элементы позволяют оптимально приспосабливать погруженные диски к контурам обрабатываемой почвы. Резиновые валы через длинный путь амортизации предотвращают резкие удары. Таким образом обеспечивается безопасность рамы дисковой бороны и абсолютная безобслуживаемость защиты от перегрузок с сохранением заданной глубины.

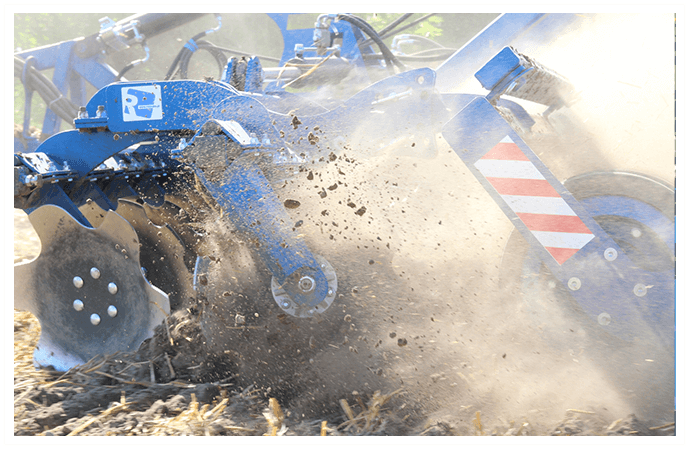

Использование различных вариантов дисков
Оптимизированный угол атаки идентичен для обоих рядов дисков, благодаря чему машина идеально следует за трактором. Качество стали и опыт, накопленный за долгие годы производства итальянской фирмы OFAS, гарантируют продукт высочайшего качества, который уже одобрен по всему миру. Диски с агрессивными зубьями применяются прежде всего для работы на полях с большим количеством соломы. Зубья дисков позволяют легче углублять машину в тяжелых сухих условиях. Гладкие диски и диски с мелкими зубьями предназначены для неглубокой предпосевной обработки. Диск ALFA демонстрирует отличный результат на стерне после уборки кукурузы на зерно.

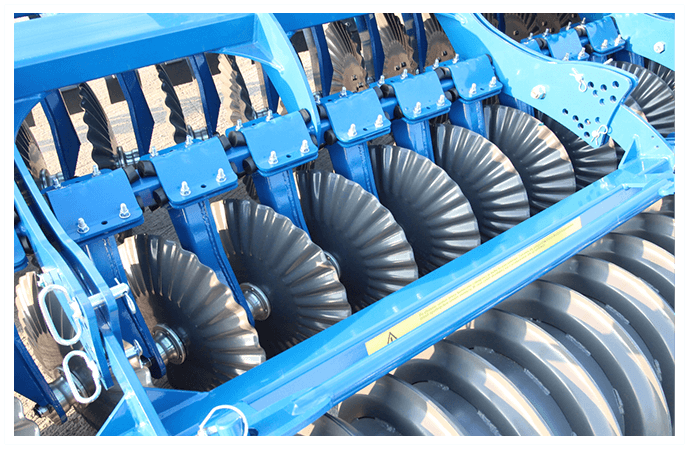

Режущий диск ALFA
Профилированные диски ALFA с явно более высокой эффективностью резки и смешивания по сравнению с классическими формами рабочих элементов являются проверенным выбором для фермеров, которым важен лучший результат. Диск благодаря профилированной форме вытягивает больше почвы и обеспечивает лучшее смешивание и покрытие растительных остатков. Большое количество лезвий позволяет измельчить жнивье на мелкие части, что делает дальнейшие агротехнические работы проще. Рекомендуется для всех послепожнивных обработок, особенно после уборки кукурузы на зерно. Инновационный диск ALFA 560 мм x 5 мм гарантирует идеальное измельчение жнивных остатков.

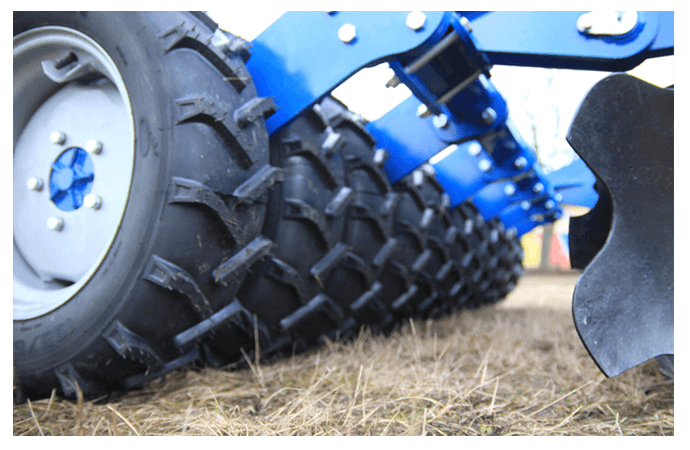

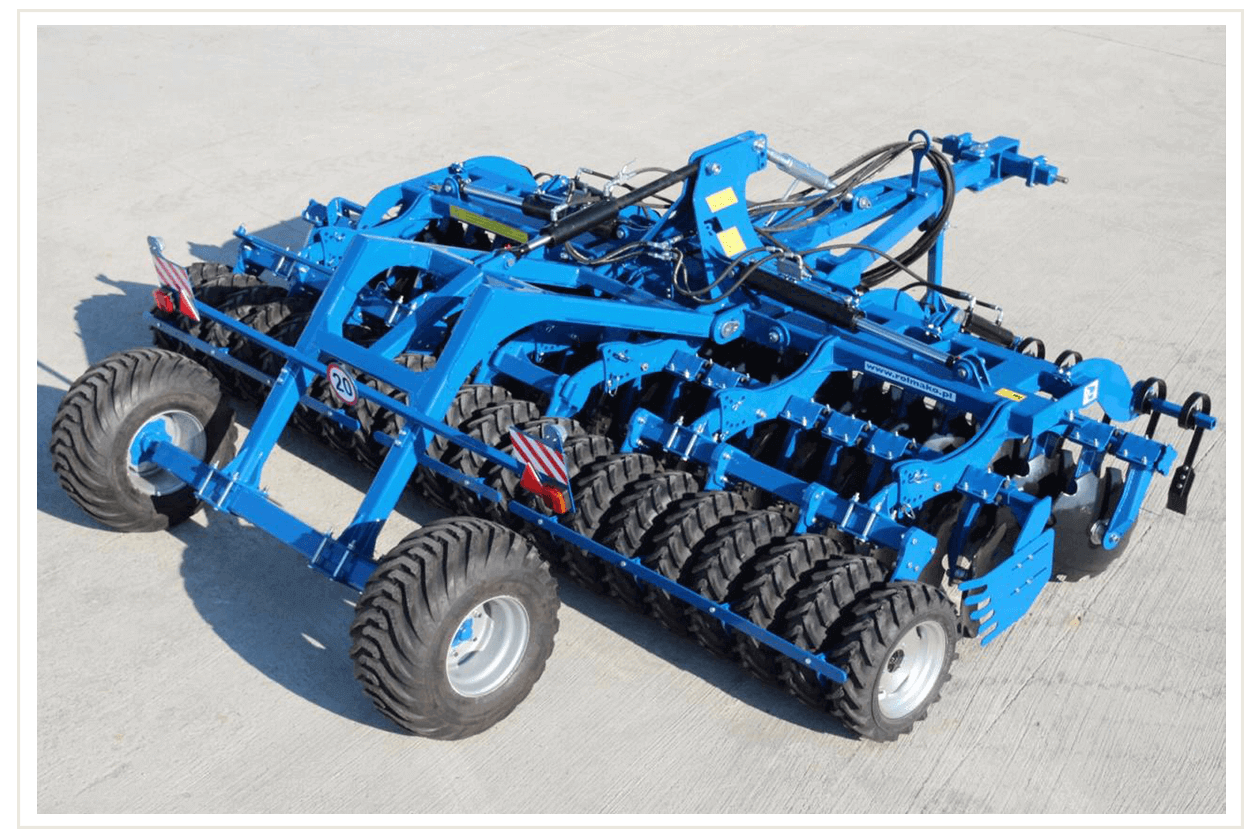

Колёсно-транспортный каток
Независимую подвеску можно заменить на колёсный каток. Благодаря этому решению значительно сокращена длина машины. Эффектом является лучшая маневренность агрегата. Колёсно-транспортный каток благодаря большому диаметру и превосходным качающимся свойствам свободно работает на рыхлой почве, обеспечивая равномерное и глубокое уплотнение почвы перед посевом. Прочные колёса с тракторным протектором невосприимчивы к каменистым условиям и позволяют без проблем работать во влажных условиях. Основная цель работы колёсного катка — уплотнение почвы, улучшающее капиллярное поднятие грунтовой воды. Колёсно-транспортный каток доступен для машин в версии с жёсткой рамой. Такая конфигурация машины, оснащённая сцепкой для сеялки, создаёт экономичный интегрированный культивационно-посевной комплекс.

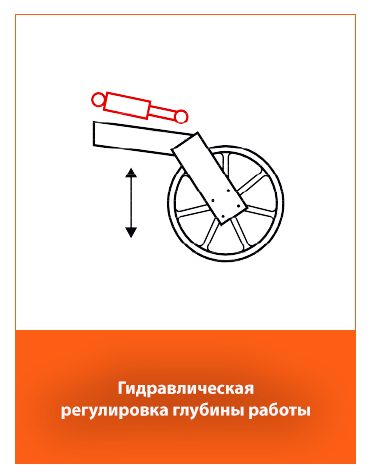

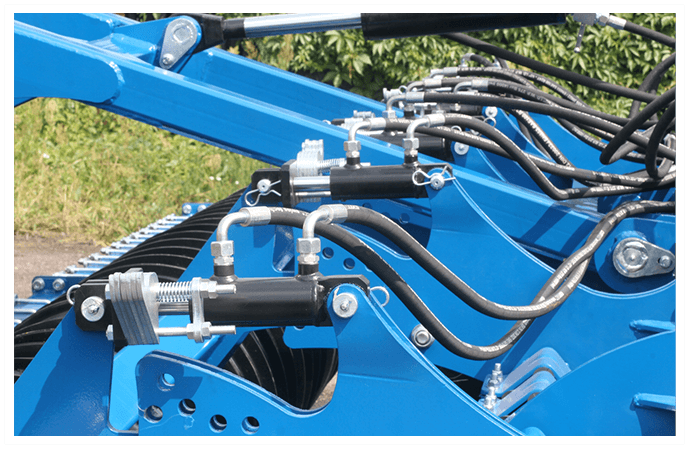

Гидравлическая регулировка глубины
Гидравлическая регулировка глубины обеспечивает оптимальный комфорт использования и значительно упрощает операции, связанные с настройкой этого параметра работы. Легкая и удобная для оператора гидравлическая регулировка глубины работы осуществляется с помощью дистанционных клипс на цилиндрах. Выбор этой опции оправдан, когда требуется частая смена глубины работы рабочих элементов машины.
Подшипниковые узлы вала
Внедрением безобслуживаемых подшипников в сельскохозяйственные валы мы реализуем важную концепцию сокращения времени, необходимого для технического обслуживания машины, до минимума. Корпус, изготовленный из сфероидного чугуна, имеет в 4 раза большую прочность, чем корпус из серого чугуна. Уникальное сочетание уплотнения сверху и изнутри в настоящее время является лучшей защитой для использования в сельском хозяйстве. Компания Rolmako при каждом проекте уделяет особое внимание мельчайшим элементам машин, которые во время эксплуатации существенно влияют на количество времени, необходимого для технического обслуживания, чтобы снизить затраты и время, которое нужно потратить на осмотр сельскохозяйственного оборудования.

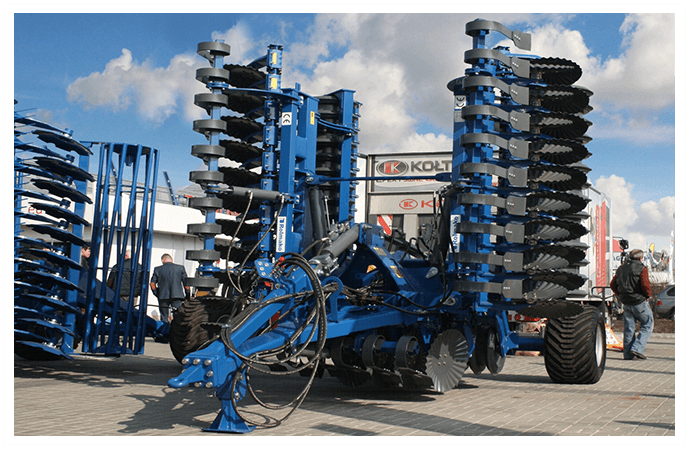

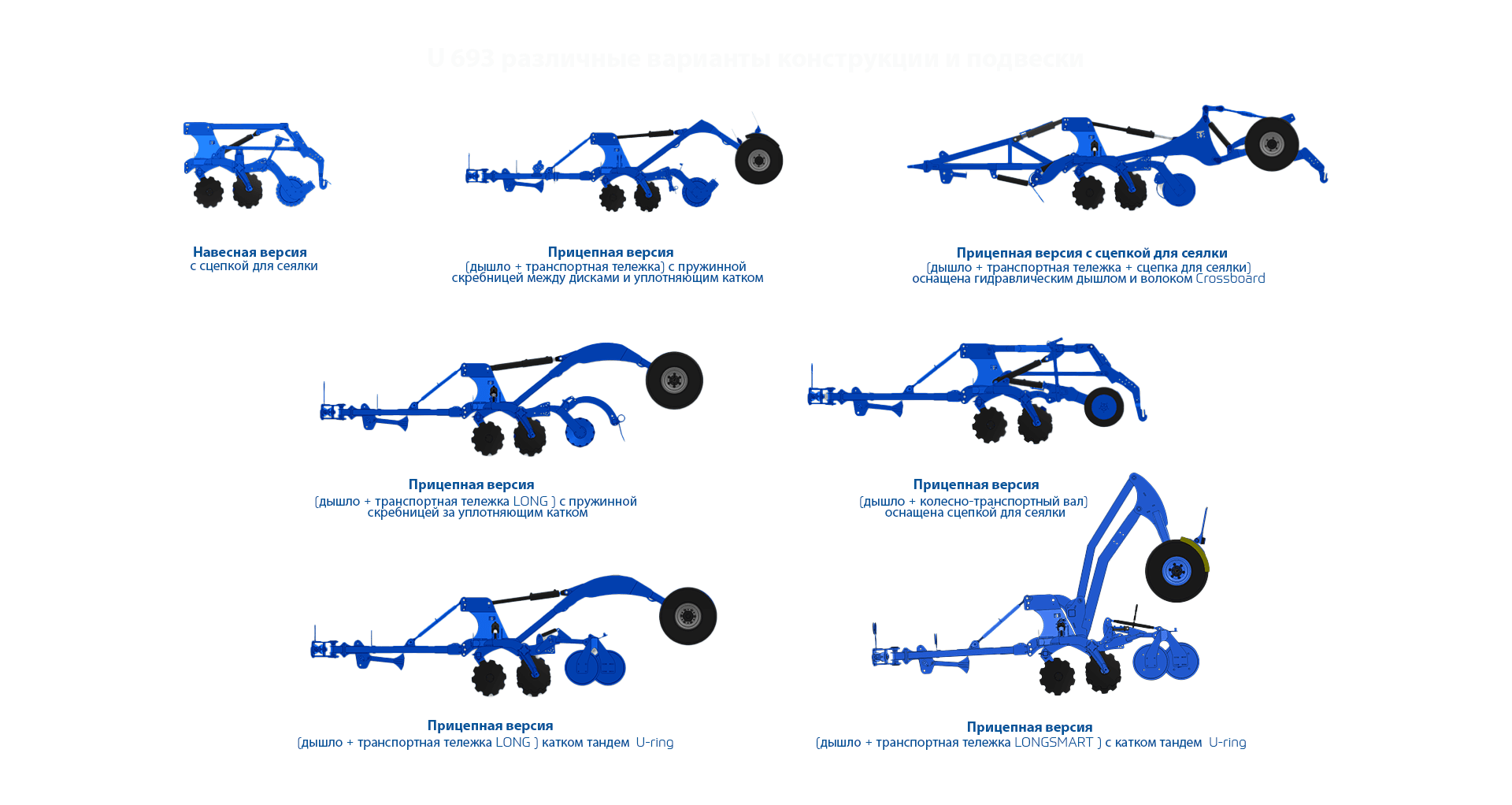

Множество доступных конфигураций
Большой экспортный опыт позволил нам создать предложение, соответствующее ожиданиям клиента. Большое количество конфигураций и дополнительного оборудования сельскохозяйственных машин позволяет адаптировать устройство к полевым условиям, в которых ему предстоит работать. Многолетняя работа сотрудников компании Rolmako над совершенствованием продукции позволяет нам сегодня поставлять продукцию высочайшего качества в самые отдаленные регионы мира, где она доказала свою пригодность в различных почвенных условиях.

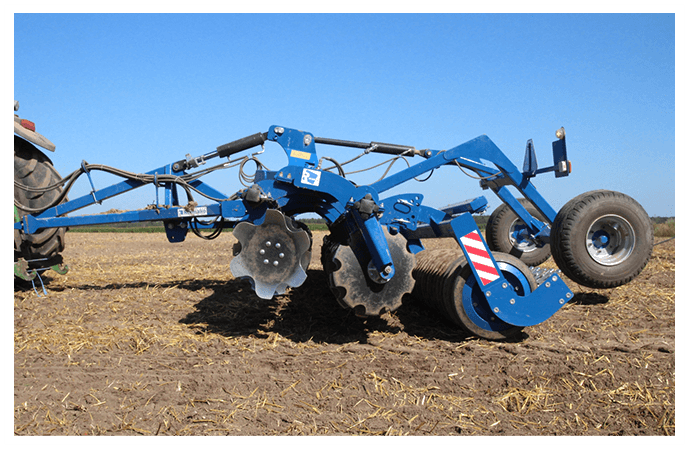

Гидравлический дышль
Дисковая борона, оснащенная опциональной гидравлическим дышлом, имеет дополнительную функцию, позволяющую быстро и плавно разворачиваться на поле с использованием предназначенных для этой цели катков, без необходимости использования ходовых колес машины. Гидравлический дышло с ушком для нижнего сцепного устройства трактора облегчает соединение с трактором, увеличивает давление на каждый диск, а также обеспечивает высокую стабильность во время работы по обработке почвы и при перемещении на поле. Опциональное дышло заканчивается ушком диаметром 50 мм или шаровым сцепным устройством K80 фирмы Scharmüller. Опциональное дышло с ушком диаметром 50 мм обеспечивает очень близкое крепление рядом и ниже задней оси трактора. Гарантирует очень выгодную точку тяги и лучшее передача энергии.

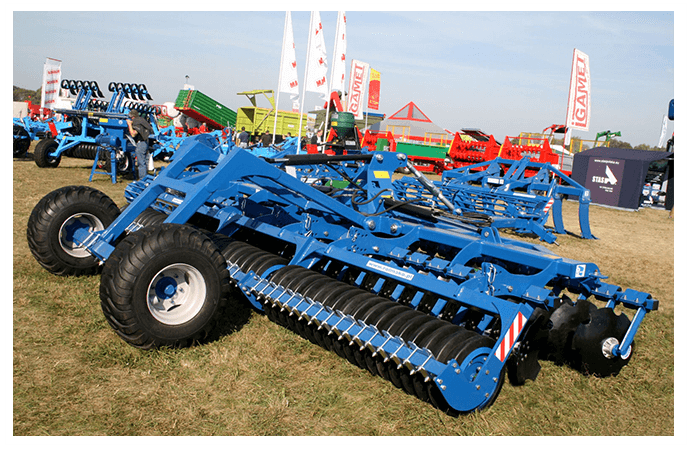

Сталь, обеспечивающая преимущество nad konkurencją
Все более крупные и мощные сельскохозяйственные тракторы подвергают конструкционные элементы почвообрабатывающих машин все большему напряжению, достигающему предела их возможностей. От современных сельскохозяйственных конструкций требуется высокая прочность на нагрузки и длительный срок эксплуатации. Достижение качественного конечного продукта возможно только при использовании в производстве качественных сталей, поэтому при производстве наших почвообрабатывающих машин мы используем высококачественные шведские мелкозернистые стали S500MC и S700MC, углеродистые и борные стали для термообработки, а также износостойкие стали Hardox. Использование качественных металлургических изделий делает нашу продукцию высокопрочными сельхозмашинами, способными работать на высокой рабочей скорости с высокой производительностью.

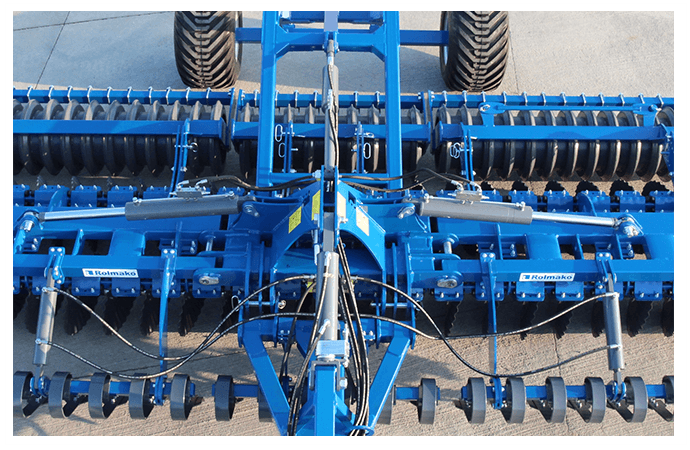

Преувеличенные конструкции
Почвообрабатывающие машины Rolmako выделяются среди конкурентов более высокой собственной массой. Инженерный состав компании, ответственный за развитие, создает сельхозтехнику с учетом самых сложных условий работы. Машины Rolmako эффективно обрабатывают почвы в самых требовательных регионах мира без необходимости их дополнительного утяжеления. Количество стали, используемое при строительстве машин, делает их массивными почвообрабатывающими орудиями, позволяющими использовать мощности современных сельскохозяйственных тракторов и быть надежной инвестицией на многие годы эксплуатации в хозяйстве.

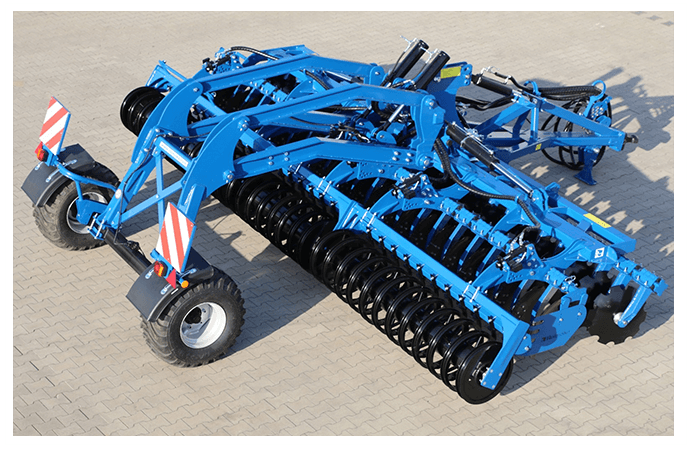

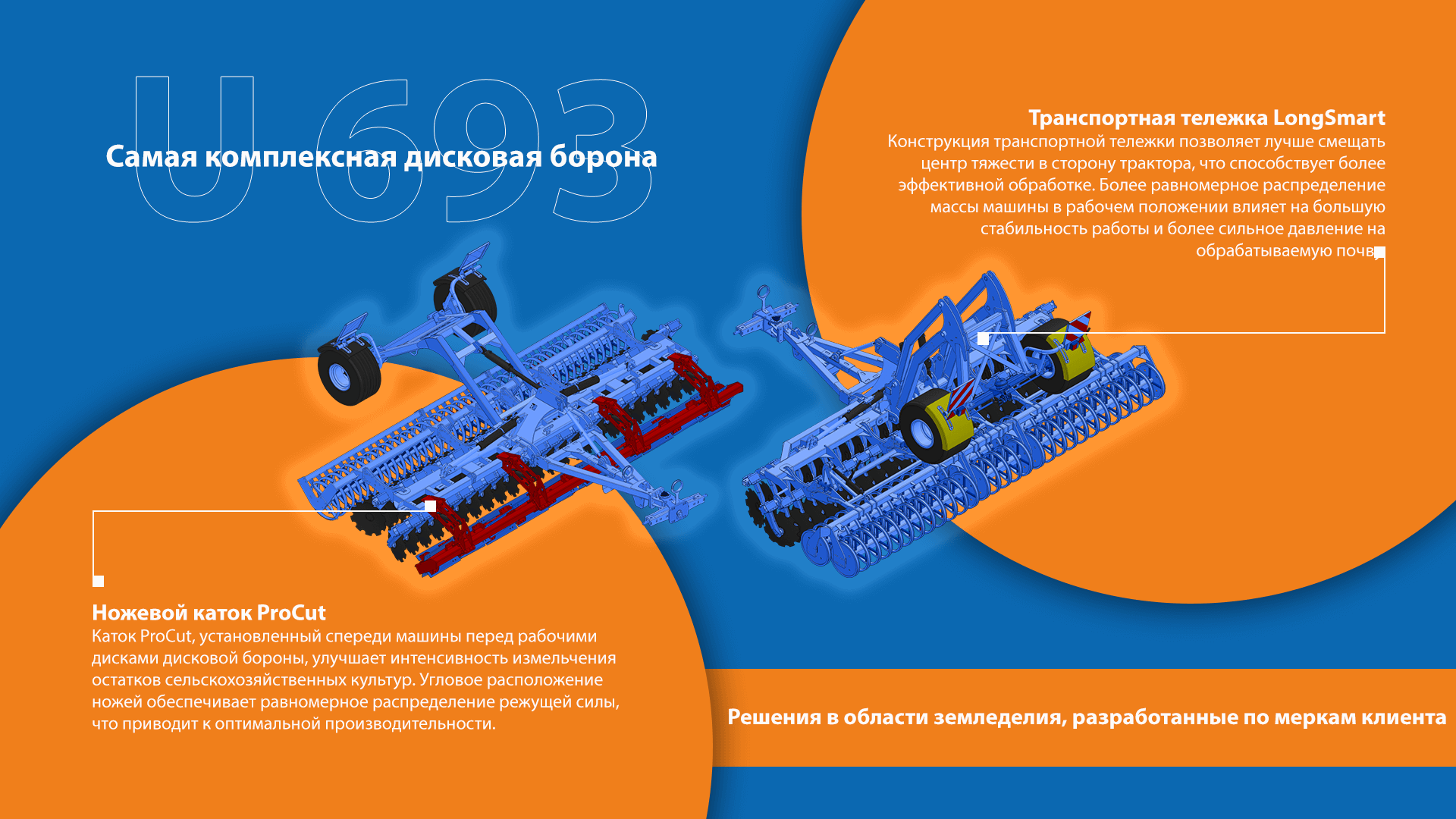

Тележка LongSmart
Требования современного сельского хозяйства, мощные сельскохозяйственные тракторы, все более короткие агротехнические сроки вынуждают производителей сельскохозяйственных машин проектировать устройства, потенциал которых будет использован на 100 %. Транспортная система Long Smart совместима со всеми культиваторными катками, доступными в списке дополнительного оборудования для дисковой бороны U 693. Складирование и раскладка тележки осуществляется с помощью двух гидравлических цилиндров. Транспортное положение мало отличается от остальных тележек, доступных в ассортименте. Различия появляются в рабочем положении, при котором колеса складываются в сторону трактора, а вся масса тележки находится над рабочими элементами компактной дисковой бороны U 693. Преимущества этого решения - больший прижим к почве каждого диска, более плавная и стабильная работа, а также возможность работы на больших рабочих скоростях.
Галерея Фотографии
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

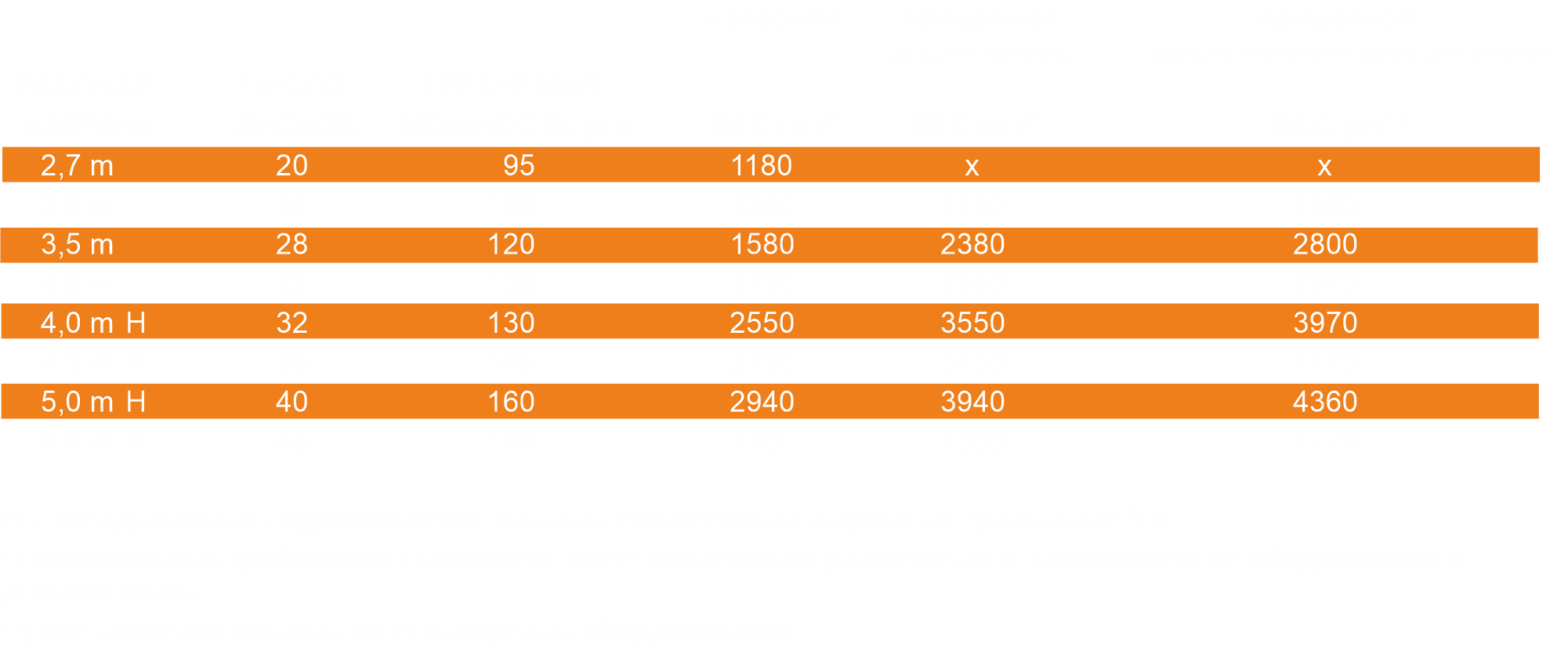

Технические параметры
